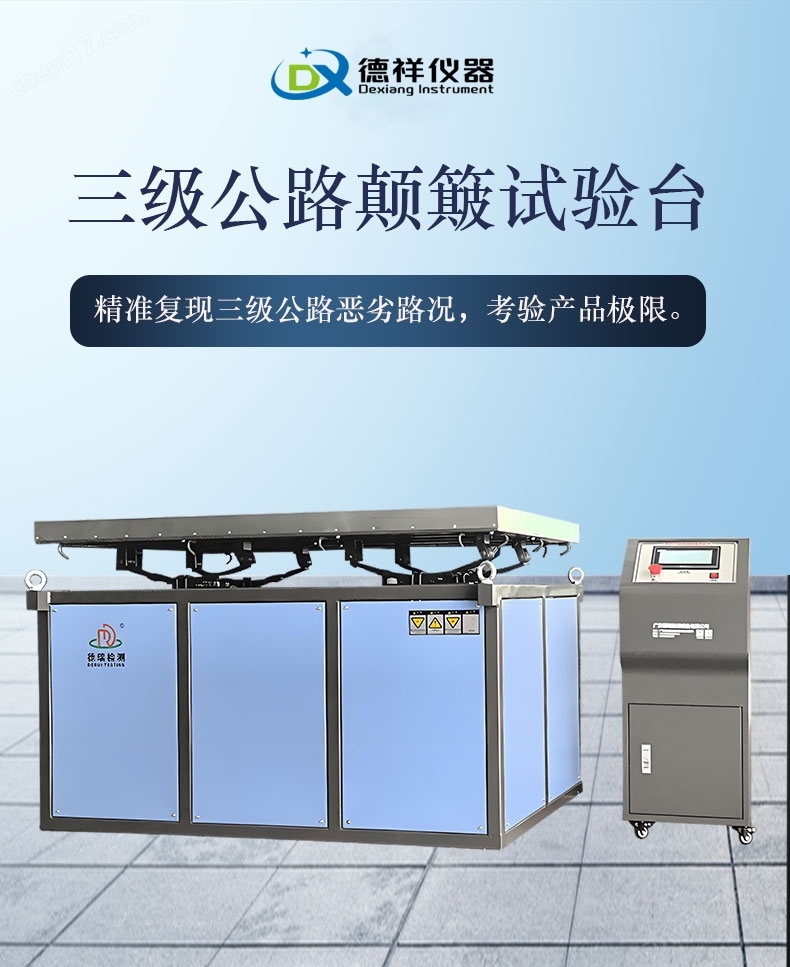

DX-B216-1 三四級公路顛簸振動臺國標合規
| 參考價 | ￥8888-￥16666/臺 |
- 公司名稱 東莞市德祥儀器有限公司
- 品牌德祥儀器
- 型號DX-B216-1
- 所在地東莞市
- 廠商性質生產廠家
- 更新時間2025/11/7 15:38:42
- 訪問次數 253
聯系方式：樊華13650315209 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 產地類別 | 國產 | 應用領域 | 電子/電池,道路/軌道/船舶,包裝/造紙/印刷,汽車及零部件,綜合 |
|---|
要確保用于三四級公路模擬的顛簸振動臺符合中國國家標準（GB），需要從兩個層面來理解和操作：
1.
試驗方法標準合規：確保您的測試流程、數據采集和處理方法符合國標。
2.
設備能力合規：確保您選用的振動臺設備的技術性能能夠滿足國標要求模擬的工況。
以下是詳細的合規性指南。
一、 核心國家標準（試驗方法合規）
目前并沒有一個直接叫做“三四級公路振動臺”的國標。合規性主要體現在您的測試活動所遵循的試驗方法標準上。最重要的核心國標是：
1. GB/T 4970-2009 《汽車平順性試驗方法》
這是所有道路模擬試驗的根本依據。它規定了如何在真實路面上采集數據。
•
重要性：它是您生成實驗室驅動信號的數據來源標準。您必須按照此標準規定的傳感器安裝位置、采樣頻率、車輛速度（通常在50km/h或70km/h）等，在真實的三級或四級公路上采集振動信號（路譜）。
•
合規動作：您的路譜采集報告必須聲明“依據GB/T 4970-2009執行”。
2. GB/T 28046.3-2011 《道路車輛 電氣及電子設備的環境條件和試驗 第3部分：機械負荷》
（替代舊標準QC/T 413-2002）
此標準直接規定了電氣電子部件的振動試驗要求，其中明確提到了模擬不同路面的測試。
•
相關性：它直接將路面等級與試驗嚴酷等級對應起來。例如，它定義了適用于不同級別道路（如高速公路、不良路面）的頻率范圍、加速度均方根值（Grms）等參數。
•
合規動作：如果您測試的是電器類零部件，您的測試大綱必須直接引用此標準，并明確選擇的嚴酷等級（如模擬四級公路可能對應較高的等級）。
3. 其他相關標準
•
三四級公路顛簸振動臺國標合規企業標準：各大主機廠（一汽、東風、重汽等）都有自己的耐久性試驗規范，這些規范通常比國標更嚴格、更具體，是最終驗收的直接依據。
•
GB/T 31467.3-2015：針對鋰離子電池包振動測試，但其振動 profile 也參考了路面載荷。
二、 設備能力合規（硬件性能合規）
振動臺設備本身需要具備復現上述標準所描述工況的技術能力。合規性體現在設備參數能否覆蓋目標路譜的特征。
針對三四級公路的大顛簸、大沖擊特性，設備通常需滿足以下關鍵性能指標：
關鍵參數 | 要求（針對三四級公路） | 合規性說明 |
|---|---|---|
設備類型 | 液壓伺服振動臺（或四立柱） | 電動振動臺無法滿足大位移、大負載的要求。液壓系統是模擬低頻大沖擊選擇。 |
位移（Stroke） | ≥ ±75mm 甚至 ±100mm 以上 | 四級公路坑洼深，需要巨大的位移行程來模擬懸架的大幅伸縮。這是最核心的指標之一。 |
頻率范圍 | DC - 100Hz （重點關注0.5-50Hz） | 路面激勵主要集中于低頻段。設備低頻特性必須非常好（無失真，控制穩定）。 |
推力（Force） | 根據試件重量計算（通常需數十至數百kN） | 推力必須能克服試件質量產生的慣性力（F = m*a）。試件越重，振動加速度越大，所需推力呈幾何級增長。 |
速度（Velocity） | ≥ 1 m/s | 大位移結合一定的頻率，需要較高的速度能力來匹配。 |
控制軟件 | 必須具備道路模擬迭代功能 | 軟件能導入路譜數據，并通過迭代算法使臺面響應精確復現目標信號。這是“模擬”而非“簡單振動”的關鍵。 |
合規性總結：
您選擇的振動臺，其最大位移、最大推力、頻率范圍必須大于或等于您依據GB/T 4970采集到的目標路譜數據中的最大峰值和頻率成分。設備供應商需要提供技術文件，證明其設備性能足以覆蓋您的測試需求。
三、 合規工作流程總結
三四級公路顛簸振動臺國標合規要確保整個測試系統合規，請遵循以下步驟：
1.
定義測試依據：
•
明確您的測試最終要滿足哪個標準：是 GB/T 4970（作為數據來源）？還是 GB/T 28046.3（作為電器件測試方法）？或是某個具體的企業標準？
•
這是所有工作的起點和合規性聲明的最終落腳點。
2.
路譜采集：
•
嚴格按照 GB/T 4970-2009 的要求，在真實的三級或四級公路上進行數據采集，獲得可靠的“目標路譜”.csv或.dat文件。
3.
設備選型與驗證：
•
將目標路譜提供給振動臺供應商。
•
要求供應商進行可行性分析，使用軟件模擬其設備能否復現該路譜（檢查位移、速度、推力是否會超限）。
•
在技術協議中明確要求設備性能（位移、推力等）必須滿足復現目標路譜的需求。
4.
測試執行與報告：
•
在振動臺上進行迭代測試，使臺面響應與目標路譜高度重合。
•
在最終的測試報告中明確寫出：“本試驗依據 [標準編號，如GB/T 28046.3-2011] ，模擬 [三級/四級公路] 路況，使用設備性能滿足路譜復現要求?！?/p>
結論：
“國標合規”是一個系統工程，它不僅僅是買一臺合格的振動臺，更是要確保從數據采集到實驗室復現的整個流程符合國家標準的規定。您的測試規范必須引用正確的國標，您的設備能力必須支撐起國標所描述的真實工況
