PO1100/PO 2100 平面光極檢測儀 實驗室集成化O2pH檢測設備

1、產品簡介

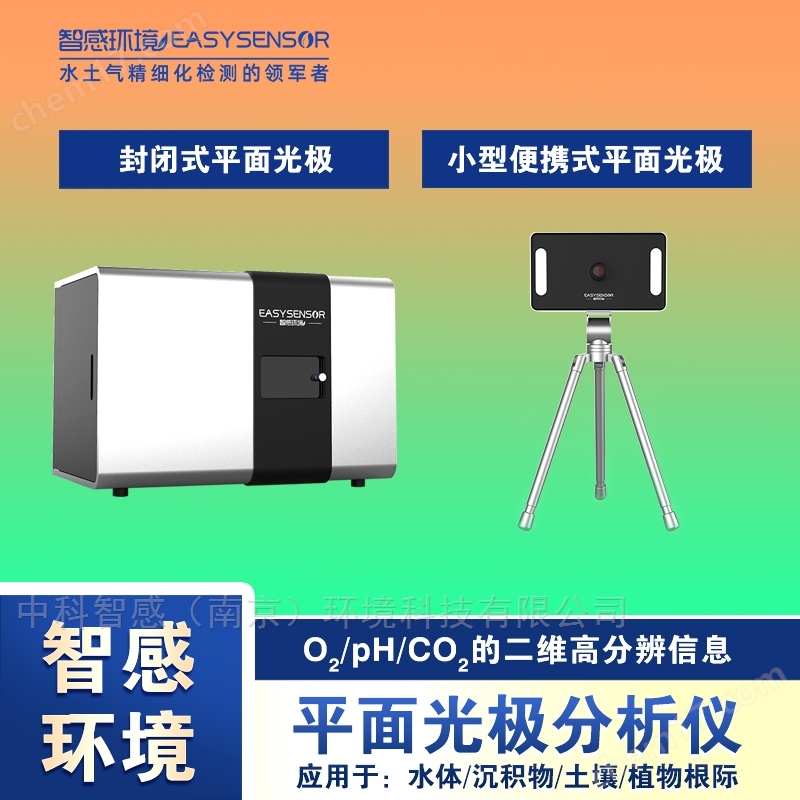

　　該設備為小型便攜式平面光極分析儀，結合了光化學傳感膜與熒光成像技術，可獲取環境中O₂、pH以及CO₂等物理化學參數的二維高分辨信息。

2、技術原理

光化學傳感器膜含有對被測物質敏感的熒光染料，這些染料被固定在一種具有滲透性的聚合物基質上，在激發光源的照射下，不同類型光化學傳感膜會發出不同的熒光信號（紅色、綠色、藍色），熒光信號會根據被測物質濃度的變化而變化，用CCD相機捕獲這種變化，從而將被測物含量分布在時間和空間上的變化進行可視化呈現，表征被測物質的濃度。

3、應用范圍

　　可用于獲取水體、沉積物、土壤以及植物根際O₂、pH以及CO₂等物理化學參數的二維分布及動態變化，適用于室內模擬實驗研究以及測定野外采集的原位樣品。

4、功能特點

（1）小型便攜，輕巧方便，性價比高。

（2）需自建暗室，避免拍攝過程中外界光線干擾。

（3）原位監測：對沉積物/土壤/植物根際實現非破壞性成像測量。

（4）二維高分辨信息獲取：獲取選定區域中的O2/pH/CO2的分布。

（5）1200萬像素的CCD相機，可實現高分辨率成像。

（6）軟件簡單易學，實用性強，集成校準、獲取圖像于一體。

5、測定步驟

（1）熒光膜固定：將光化學傳感膜置于沉積物/土壤/植物根際與容器器壁之間；

（2）樣品培養：在固定好熒光膜的容器內裝入待測的樣品（沉積物/土壤）或者直接采集原位樣品；

（3）安裝鏡頭與濾鏡：從儀器正面的凸起部分，將調好白平衡和距離的鏡頭安裝到相機上，使其與相機連接，同時，根據需要測定的指標在鏡頭前面安裝對應的濾鏡；

（4）連接線路：依次連接儀器的電源線、USB線和相機線，連接好后打開儀器面板上紅色開關，燈亮表示儀器處于打開狀態；

（5）樣品測定：將待測樣品放至儀器正前方，對準相機的高度與位置，調節焦距，緩慢調節鏡頭，尋找最清晰的畫面，然后擰緊鏡頭上螺絲固定，確定相機與樣品之間的距離；

（6）打開軟件：通過USB將儀器連接到電腦，通過軟件程序打開進入測量界面（軟件詳細功能介紹詳見產品說明書）；

（7）拍照：通過軟件拍攝標線和樣品的照片；

（8）標線校正：處理拍攝的圖片，得到校正曲線；

（9）濃度獲取：處理獲取的樣品圖像，得到一維、二維和三維圖像。

說明：軟件詳細功能介紹詳見產品說明書

▲鉤蝦活動對沉積物-水界面pH的影響

▲苦草生長過程中根際沉積物DO的變化
