在材料科學、凝聚態物理及量子器件研究中,精準捕捉低溫環境下納米尺度的磁信號是突破關鍵科學問題的核心。德國attocube公司研發的低溫NV色心掃描成像磁強計-attoNVM(搭載 attoDRY2200 低溫恒溫器),憑借 “寬溫域覆蓋、納米級分辨率、無液氦超低震動、無需額外樣品處理" 四大核心優勢,打破傳統測量瓶頸,可在1.8K-300K溫度范圍內,以優于50 nm 空間分辨率實現樣品雜散磁場的高靈敏探測,可快速安全地更換集成微波天線的NV色心探針,有效避免樣品損傷、提升實驗效率。搭配9-1-1 T矢量磁體、遠程可控平臺與實時數據分析系統,為二維磁體、超導、量子材料等領域提供定量、無損的磁成像解決方案。
為助力國內科研團隊攻克前沿難題、加速創新成果產出,QuantumDesign中國現開放低溫NV色心掃描成像磁強計-attoNVM免費測樣活動!本次活動面向從事量子材料、超導物理、自旋電子學等領域的科研團隊,提供從樣品測試方案定制,到實驗數據精準采集,再到結果深度解讀的全流程專業技術支持。無需承擔設備使用、技術調試等任何成本,即可借助前沿的低溫 NV 色心磁測量技術,快速驗證實驗假設、攻克技術瓶頸,為高水平論文發表與科研項目推進注入強勁動力。本次活動限50個名額,機會難得,誠邀各科研團隊搶占先機,攜手解鎖納米磁測量的全新維度!

掃描上方二維碼,即刻鎖定名額!
精選案例:
《Physical Review Letters》:破解二維超導體渦旋動力學難題
德國斯圖加特大學 J?rg Wrachtrup 教授團隊依托低溫NV色心掃描成像磁強計-attoNVM在二維超導體 NbSe?磁通渦旋動力學研究中取得突破性成果,相關論文發表于《Physical Review Letters》。此前,傳統掃描隧道顯微鏡(STM)因依賴潔凈導電表面,無法適配帶保護性六方氮化硼(h-BN)包覆層或殘留物的樣品;常規磁成像技術又難以兼顧納米空間分辨率與微秒時間分辨率,無法捕捉渦旋動態演化。
attoNVM 憑借技術優勢逐一突破限制:在 1.8K 低溫下,以<50nm 分辨率清晰分辨單個磁通渦旋,即使 NbSe?樣品表面有制備殘留物仍可精準測量;依托9T-1T-1T矢量磁體完整覆蓋 “渦旋玻璃相 - 渦旋液體相 - 金屬態" 全相圖,證實薄層超導體中渦旋尺寸符合 Pearl 模型的膨脹特性;更通過超低振動設計與高量子效率探測器,捕捉到冷卻速率對渦旋晶格的影響 —— 快速冷卻(1 分鐘內降溫)形成弱磁對比的無序渦旋,慢速冷卻(數小時降溫)則構建穩定有序的渦旋晶格,為二維超導量子現象研究提供了直接可視化證據。

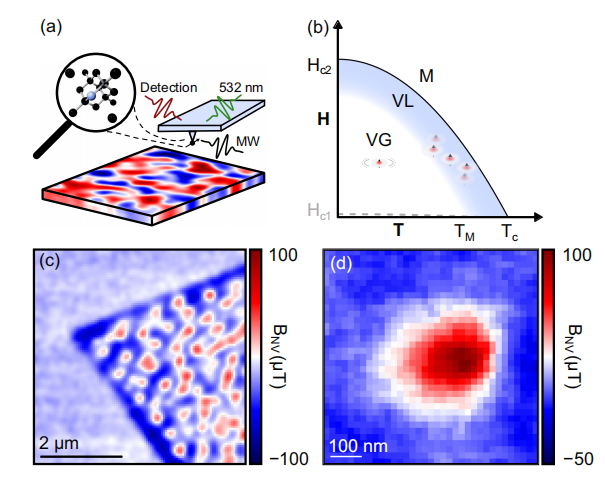

低溫NV色心磁強計測量二維超導體中渦旋態。(a)用于探測納米尺度局部磁響應的NV色心磁強計示意圖;(b)5.1nm厚的NbSe2薄片的相圖隨溫度和磁場的變化,確定了三個不同的相:渦旋玻璃、渦旋液體和金屬態。(c)渦旋玻璃相的磁場圖,顯示明顯的磁場對比度,并突出樣品邊界。(d)高分辨率掃描分辨出NbSe2薄片中的單個渦旋。

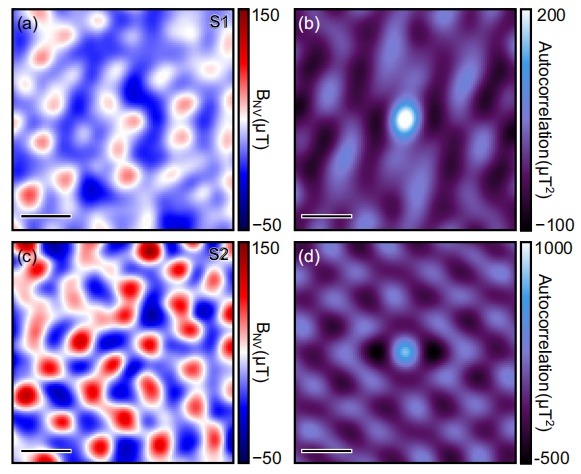

不同厚度的二維NbSe2中的渦旋排列。(a)氧化物襯底上厚度為5.1nm NbSe2樣品S1的磁場分布圖。渦旋結構的形態呈現無序狀態,顯示出微弱的空間相關性以及寬泛、模糊的自相關峰。(c)厚度為11.59nm NbSe2樣品S2的磁場分布圖,其渦旋結構呈現顯著增強的六邊形有序排列。所有比例尺均為1 μm。

5.1 nm NbSe2樣品中與冷卻速率相關的渦旋排列。(a) NbSe2在快速冷卻(1分鐘內從6.3K降至2K)后的雜散場分布圖,顯示弱磁對比。(c)慢速冷卻(數小時從6.3K降至2K)后的磁場分布圖,顯示渦旋對比度顯著增強。
《Nature Materials》:解鎖二維反鐵磁體調控新范式
美國波士頓學院 Brian B. Zhou 教授團隊借助低溫NV色心掃描成像磁強計-attoNVM在原子層厚 CrPS?反鐵磁疇與橫向交換偏置研究中取得里程碑式進展,相關成果發表于《Nature Materials》。此前,原子層厚材料中反鐵磁 - 鐵磁(AFM-FM)界面的微觀特性、疇壁運動機制長期缺乏直接觀測手段,制約了高密度磁存儲技術的發展。
attoNVM 憑借高靈敏度與納米級成像能力,實現多項關鍵突破:在 2K 低溫下精準解析五層 CrPS?的傾斜磁矩(相對于 z 軸傾斜 16°),解決磁易軸爭議;可視化偶數層 CrPS?中的反相疇壁,清晰捕捉到疇壁與樣品缺陷的對應關系,證實雜散場源自表面磁化差異;更通過動態調控實驗,實現反鐵磁疇壁的可控成核與平移 —— 利用 0.6T 磁場脈沖可在六層 CrPS?中形核疇壁,通過逐步調節外場(0.35T→1.0T→-0.3T)實現疇態逐級切換,最終將三個相鄰 AFM 結構域調控為類 FM 區域,實現可調多級橫向交換偏置,為二維磁體在自旋電子器件中的應用開辟新路徑。

原子級層厚CrPS?中不同層數的反鐵磁體(AFM)。(1a)NV色心掃描研究CrPS?材料。在磁成像過程中,外場 Bext以54.7°角施加于xz平面法線方向,該方向平行于NV軸。(2b)塊體CrPS?中的磁矩(紅色和藍色箭頭)在相鄰層之間交替排列(A型反鐵磁結構)。(1d)標有層厚標注的樣品1光學圖像。(1e)樣品雜散場BS沿NV中心軸方向在五層角區的圖像。(1g)采用擬合方向重建的磁化強度振幅 σ ,該方向被確定為近ac平面傾斜。

偶數層CrPS?中的反相磁疇。(a)樣品1的雜散場BS圖像。頂部和底部五層區域分別采用相反的磁化狀態+5和?5。(b)六層反相疇壁的高分辨率BS測量。BS中的垂直脊狀結構對應樣品中的物理缺陷(褶皺)。(c)代表性幾何結構的偶層疇壁軌跡微磁模擬。(d)四層與六層區域過渡的BS圖像,顯示偶數層信號與厚度不成正比。(f)CrPS?樣品2的BS圖像。插圖:樣品光學照片。(g)雙層膜中疇壁的高分辨率BS圖像。(h)樣品2的磁疇模擬。

偶-奇界面橫向交換偏置。(a) 樣品2中窄與寬三層(3L)區域及樣品1中五層(5L)區域的磁滯回線。(b-e)磁滯回線不同外置磁場(標記為a)窄與寬三層區域的雜散場BS圖像:-41mT(b)、-70mT(c)、-2mT(d)、12mT(e)。(f)所有偶數層均為|+?時,Bc1處狹窄三層區域磁化反轉的圖像。(g)當鄰近偶數層處于疇態時,Bc1反轉的數據(上)與模擬結果(下)如圖中所示。

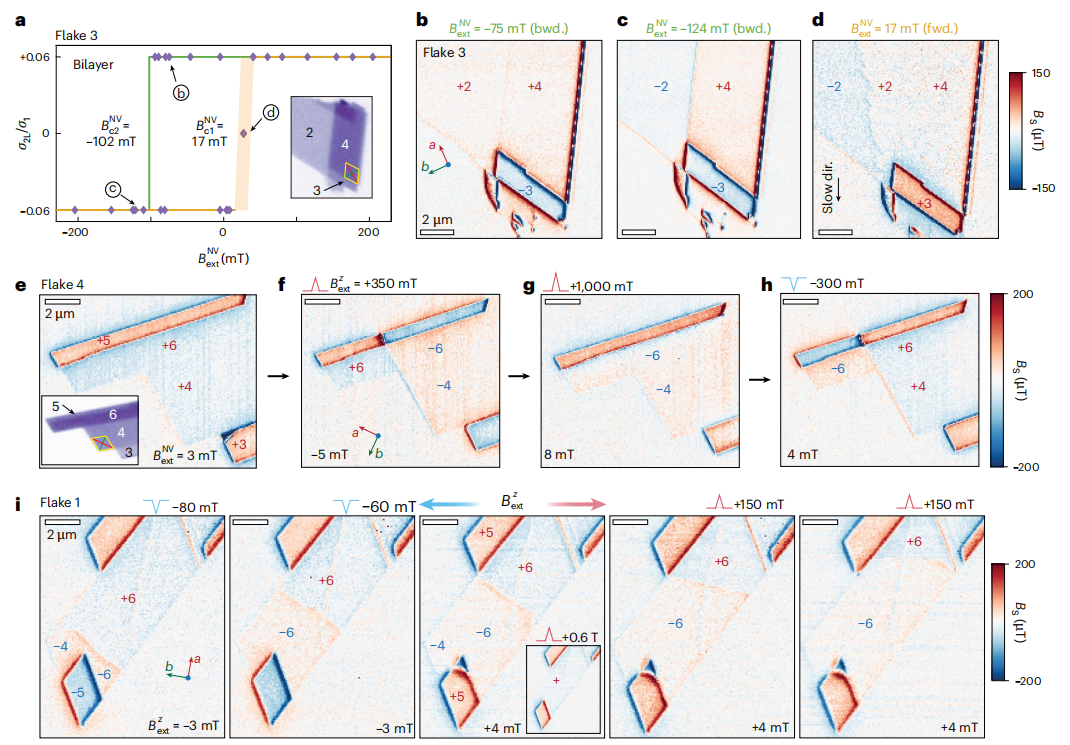

疇壁的受控成核與平移。(a)CrPS4薄片3中雙層區域的磁滯回線。插圖:光學圖像。(b-d)樣品3在雙層磁滯回線不同 Bext 下的BS圖像,如圖a中標記:-75mT(b)、-124mT(c)、17mT(d)。(e)CrPS4樣品4的BS圖像,所有區域均處于| + ?態。(f,g,h)將Bz外場升至(0.35,1,-0.3) T后恢復的圖像。(i)樣品1中偶數層疇壁的場驅動運動。
低溫NV色心掃描成像磁強計-attoNVM:
attoNVM是由德國attocube與瑞士QZabre強強聯合推出的商用干式低溫NV色心掃描成像磁強計。通過將的硬件與軟件無縫集成,用戶可在2 K~300 K寬溫區范圍內實現高效磁成像與磁學定量測量。該系統利用NV色心的本征量子特性進行探測,傳感器無需額外校準。
超高磁場靈敏度和光子計數率,實現定量測量
超低振動和漂移,適合量子應用研究,長測量周期的極限穩定性
快速安全地更換集成微波天線的NV色心探針,用戶友好的掃描顯微鏡
成像模式:光檢測磁共振 (ODMR),AFM,CFM,寬場,MOKE
長期穩定性:漂移<100 nm/24h, ΔT =2K
視野范圍 :大約55 µm
RMSz噪音水平(帶寬 = 200 Hz):小于0.4 nm(室溫); 小于2.5 nm(低溫)
定位步長:0.05..3 µm @ 300 K, 10..500 nm @ 4 K
精細掃描范圍:30 x 30 x 4.3 µm3 @ 300 K, 18 x 18 x 2 µm3 @ 4 K
溫度范圍 :1.8-300 K(淬滅模式,帶光學讀出的AFM掃描,微波關閉); 4-300 K( cw-ODMR模式)
磁場 :9-1-1 T 或1-1-1 T
樣品空間直徑:48 mm

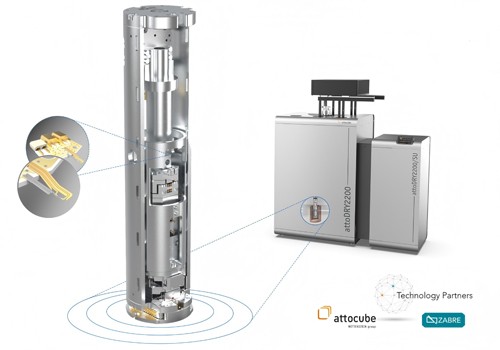

低溫NV色心掃描成像磁強計-attoNVM
部分發表文章:
Ruoming Peng, et al. Probing Vortex Dynamics in 2D Superconductors with Scanning Quantum Microscope . Phys. Rev. Lett. 135, 126001, 2025
Brian B. Zhou, et al. Configurable antiferromagnetic domains and lateral exchange bias in atomically thin CrPS4, Nature Materials 24, 1414–1423 (2025)
Patrick Maletinsky, et al. Imaging nanomagnetism and magnetic phase transitions in atomically thin CrSBr. Nature Communications 15: 6005 (2024)
Rainer St?hr, et al. Magnetic domains and domain wall pinning in atomically thin CrBr3 revealed by nanoscale imaging. Nature Communications 12 : 1989 (2021)
Patrick Maletinsky, et al. Probing magnetism in 2D materials at the nanoscale with single-spin microscopy. Science 364, 973–976 (2019)
部分用戶單位:

免費測樣活動開放:
此次免費測樣活動,將為科研團隊提供近距離體驗 attoNVM 核心性能的機會,無論是二維材料的磁疇表征、超導材料的磁通渦旋觀測,還是新型磁性材料的納米磁場分布分析,均可申請參與。活動50個名額,申請成功后,attocube 技術團隊將提供全程專業支持,協助完成樣品測試與數據解讀。歡迎掃描下方二維碼,搶占科研助力先機!

掃描上方二維碼,即刻預約體驗!
