搖擺彎曲試驗機開發依據及測試過程：

搖擺彎曲試驗項目是根據電氣用品安全法相關法令的規定所制定的實驗項目

從成品上取長度為1.1m的試驗樣品，所有芯線導體事聯起來，一端按照上圖的要求單端固定在搖擺試驗機上，另一端按下表懸掛相應重量的砝碼，選擇合適的彎曲半徑，以正負90度的搖擺角度，以一定的速率進行彎折測試，搖擺到標準規定的要求次數（一個來回為一次）后，電纜任一芯線不得發生短路及斷路現象，并且絕緣及護套不發生龜裂破損的異常現象

搖擺彎曲試驗機概述：

搖擺彎曲測試機適用于TUV、VDE、UL等柔性電纜檢測要求。主要用于檢測線纜搖擺彎曲壽命過程中，是否發生短路k開路，及絕緣護套是否有龜裂、破損或其它異常現象。以檢測金屬線材在反復測試中承受塑性變形的性能和顯出來的缺陷。

試驗機主要用于質量監督行業、金屬、機械行業以及電纜電線、鋼絲繩等生產使用廠家.適用于直徑的金屬線材,配備特殊夾具,可做其他規格的反復扭轉試驗。

搖擺彎曲試驗機測試過程：

從成品上取試驗樣品，所有芯線導體串聯起來（也可以獨立5通道監測通斷），一端單端固定在搖擺試驗機上，另一端按下表懸掛相應重量的砝碼，選擇合適的彎曲半徑，以正負90度的搖擺角度，以一定的速率進行彎折測試，搖擺到標準規定的要求次數（一個來回為一次）后，電纜任一芯線不得發生短路及斷路現象，并且絕緣及護套不發生龜裂破損的異常現象。

搖擺彎曲試驗機技術參數：

1、測試工位：1工位

2、試驗方式：吊重彎曲測試

3、吊重砝碼：0.5kg、2kg、3kg；

4、折彎半徑14mm,23mm,27.5mm,115mm,125mm,130mm：

5、測試速度：10~60次/分鐘

6、控制方式：觸摸屏控制

7、計數位數：0-99999999次

8、可以監測5路導通

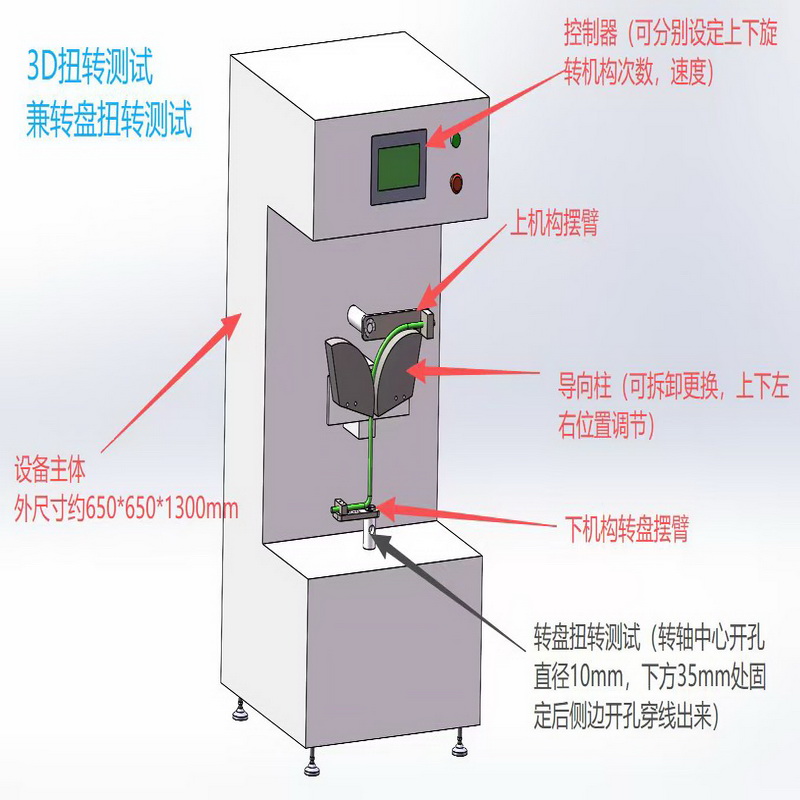

示意圖（具體已實物為準）

對小線徑可以采用掛鉤形式掛砝碼；大砝碼可以采用穿孔螺絲固定
