金屬疲勞為何“隱蔽”？從顯微結構到工程失效的系統解析

金屬材料疲勞并不是一個新概念，但它長期以來之所以被認為“隱蔽"，并非因為機理本身不可理解，而在于其演化過程往往發生在結構外觀保持完好的情況下。

在工程實踐中，金屬構件在遠低于其屈服強度甚至抗拉強度的循環載荷作用下，經過足夠多的載荷循環后仍可能發生斷裂，這一事實已經被大量實驗與工程案例所反復驗證。

疲勞失效的危險性并不主要體現在單次載荷的破壞能力，而在于微小、重復的應力波動在材料內部逐漸積累，最終跨越某個不可逆的臨界狀態。正因如此，金屬疲勞問題在航空航天、軌道交通、能源裝備以及精密機械等領域始終被視為基礎而嚴肅的工程議題。

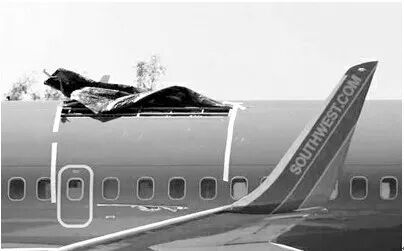

圖 一架波音737客機因金屬疲勞機身上出現破洞

從材料學角度看，金屬并非理想的連續介質。晶粒、晶界、位錯、析出相以及加工過程中不可避免的缺陷共同構成了真實材料的微觀結構基礎。在循環應力作用下，這些微結構單元并不會同步響應外載，而是以各自不同的方式參與變形與能量耗散。

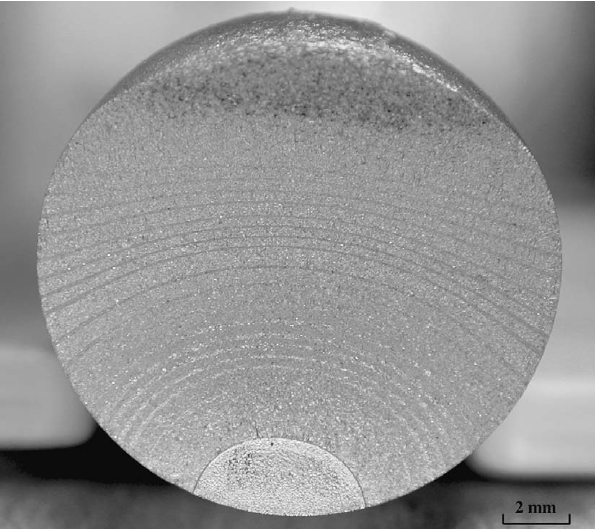

圖 典型的桿件斷裂表面，顯示出海灘狀條紋

大量研究表明，疲勞損傷的最初階段往往并不表現為宏觀裂紋，而是以局部滑移帶的反復激活、位錯密度的累積以及晶界附近應力集中的形式出現。這一階段的變化尺度通常處于微米甚至更小的量級，單純依賴宏觀力學測試很難直接觀察其演化過程。

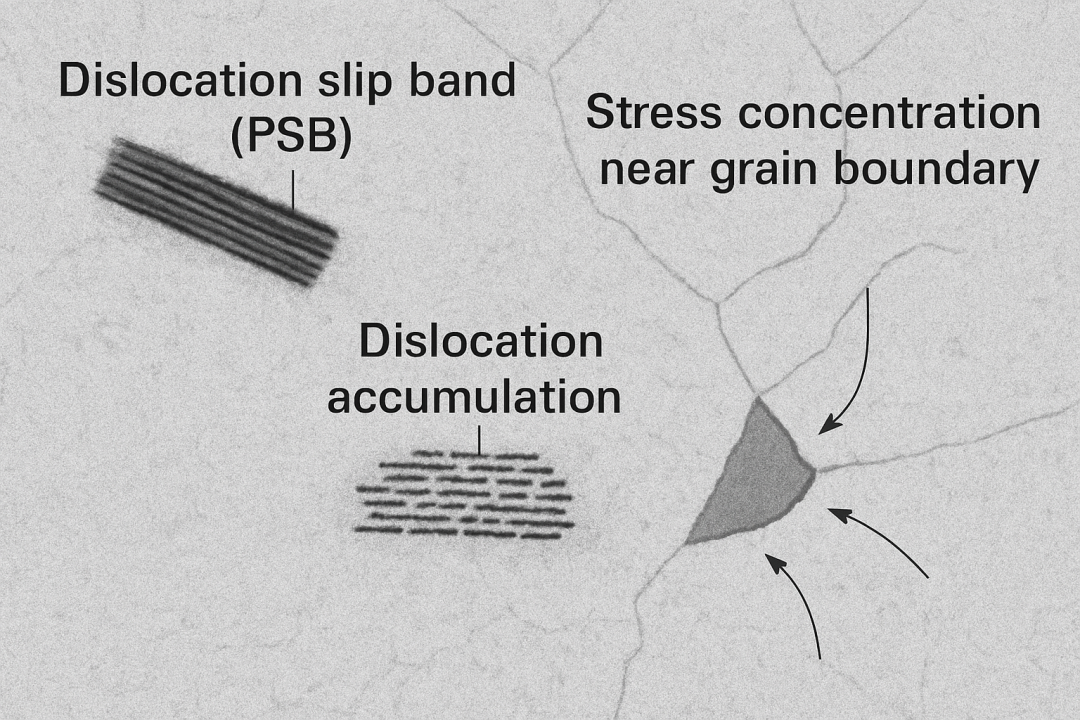

圖 金屬疲勞損傷初始階段

正是在這樣的背景下，微觀表征手段逐漸成為疲勞研究中不可缺組成部分。例如澤攸科技ZEM系列臺式掃描電子顯微鏡由于其對材料表面形貌具備較高分辨能力，被廣泛應用于疲勞斷口分析與裂紋萌生區的形貌表征。

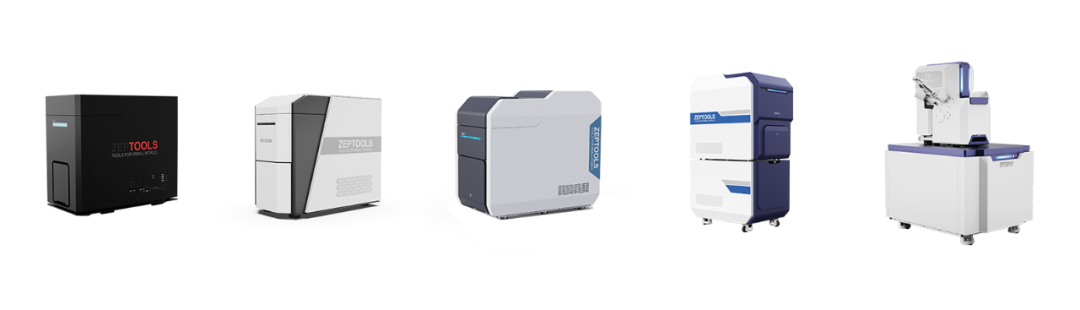

圖 澤攸科技ZEM系列掃描電鏡

通過對金屬疲勞試樣表面的二次電子像或背散射電子像進行系統分析，研究人員能夠識別出滑移帶、微裂紋以及疲勞條帶等具有典型意義的結構特征。這些顯微特征為理解疲勞損傷的形成機理與演化路徑提供了直觀依據，并為不同材料體系、不同加工工藝與服役條件下的疲勞行為對比研究提供了穩定而可靠的分析基礎。

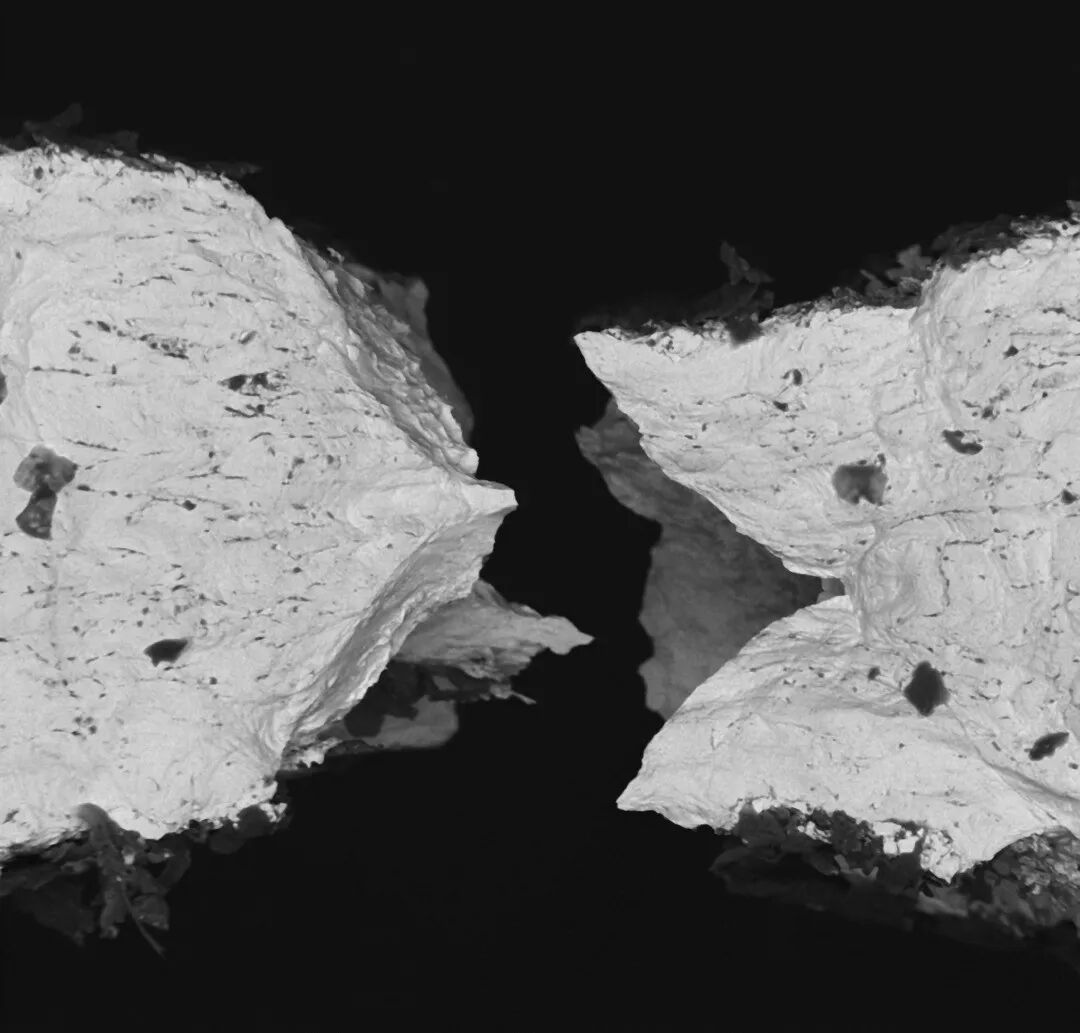

圖 澤攸科技電鏡案例：金屬疲勞斷裂微觀表征

掃描電子顯微鏡在疲勞研究中的價值，集中體現在對損傷演化過程的精細解析與關鍵特征的系統呈現上。疲勞條帶的分布特征、裂紋擴展路徑的演化形態以及斷口形貌的局部差異，為研究裂紋萌生機制、擴展模式及失效機理提供了重要信息來源。這些顯微信息在與載荷歷史、材料組織結構及試驗條件相結合后，能夠形成對疲勞行為具有解釋力和工程意義的綜合認識。

在實際研究與工程分析中，掃描電鏡獲得的顯微證據通常作為核心證據體系的重要組成部分，與力學數據與宏觀分析相互支撐，共同構成對疲勞機理認知與失效原因判斷的基礎依據。

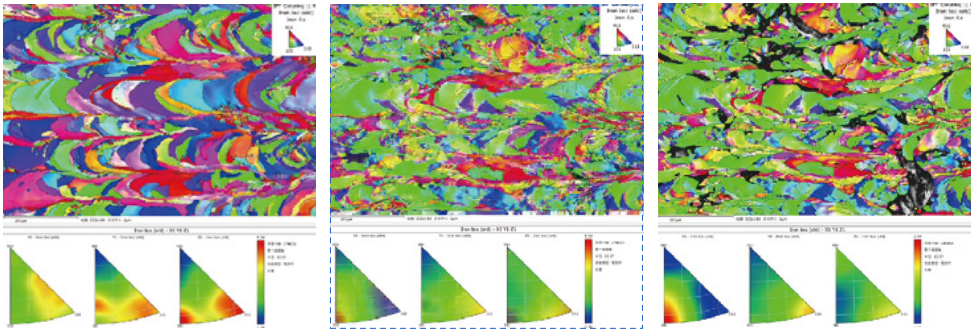

圖 EBSD原位拉伸過程

隨著實驗手段的發展，對疲勞過程的研究視角逐漸從單純的斷裂結果分析，拓展到對材料服役過程中形貌演化行為的持續關注。在這一過程中，材料表面微小形變的累積逐漸成為重要的觀察對象。澤攸科技JS系列臺階儀作為基于接觸式探針的表面形貌測量設備，能夠在可控條件下對疲勞加載前后材料表面的高度變化進行穩定、重復的測量。

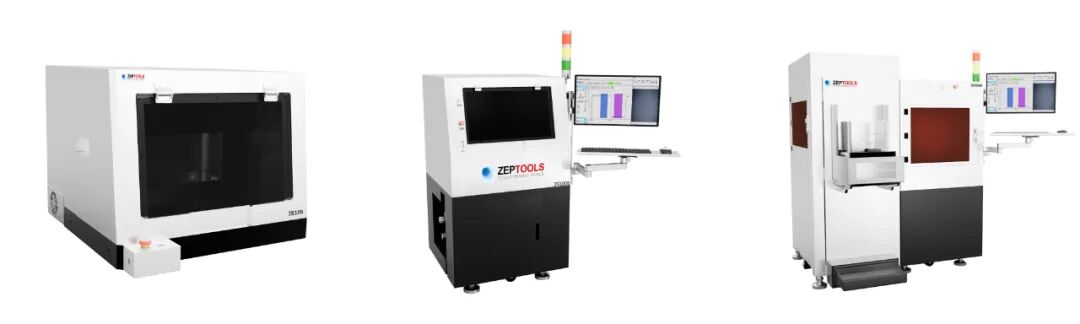

圖 澤攸科技JS臺階儀系列

對于金屬材料而言，疲勞循環過程中局部塑性變形往往會在表面留下細微但可識別的起伏特征，這類變化在單次加載中可能并不明顯，但在多次循環作用下通常呈現出良好的重復性和可比性。通過對不同循環階段表面輪廓數據的系統對比，研究人員能夠進一步分析宏觀載荷歷史與材料表面形變響應之間的內在關聯。

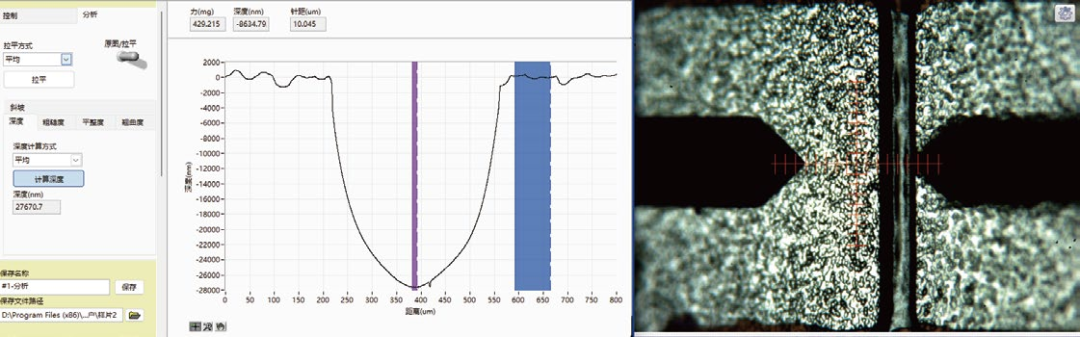

圖 測槽深

基于接觸式測量原理的臺階儀為疲勞研究提供了一種穩定而直接的表面表征手段，有助于從形貌變化角度理解材料在循環載荷作用下的響應特征。澤攸科技的臺階儀產品在結構設計與測量系統上注重重復性與運行穩定性，適合在實驗條件明確、樣品區域可重復定位的前提下，對同一位置進行多輪掃描，從而獲得具有可比性的形貌數據。這類測量結果能夠為疲勞行為分析提供連續、可靠的數據支撐，并在與力學測試和顯微表征相結合時，進一步豐富對材料疲勞演化過程的認識。

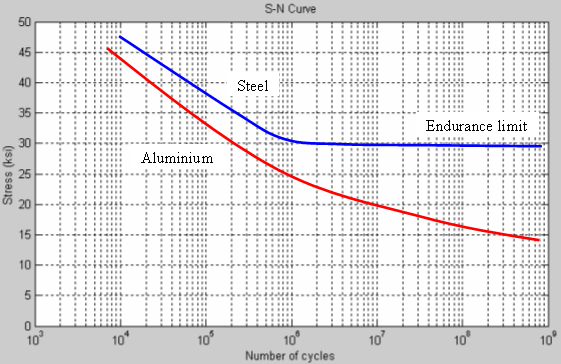

圖 不同材料施加的應力與周期數的曲線，藍色線為鋼材，紅色線為鋁

在討論金屬疲勞時，“疲勞極限"常被作為理解材料長期服役行為的重要概念之一。對于部分鐵基合金，在傳統高周疲勞試驗條件下，確實觀察到當應力幅值處于較低水平時，材料在既定循環次數范圍內表現出穩定的服役狀態。這一現象為工程設計提供了重要參考基礎，也促使相關材料在實際應用中形成了成熟的經驗數據體系。

隨著試驗技術的發展和研究尺度的拓展，人們逐步認識到疲勞行為會受到加載方式、循環區間以及環境因素的共同影響，不同條件下的疲勞響應呈現出更加豐富的特征。尤其是在更高循環次數或特殊服役環境中，對疲勞行為的理解不斷得到補充和細化，使工程安全邊界的界定更加科學和穩健。

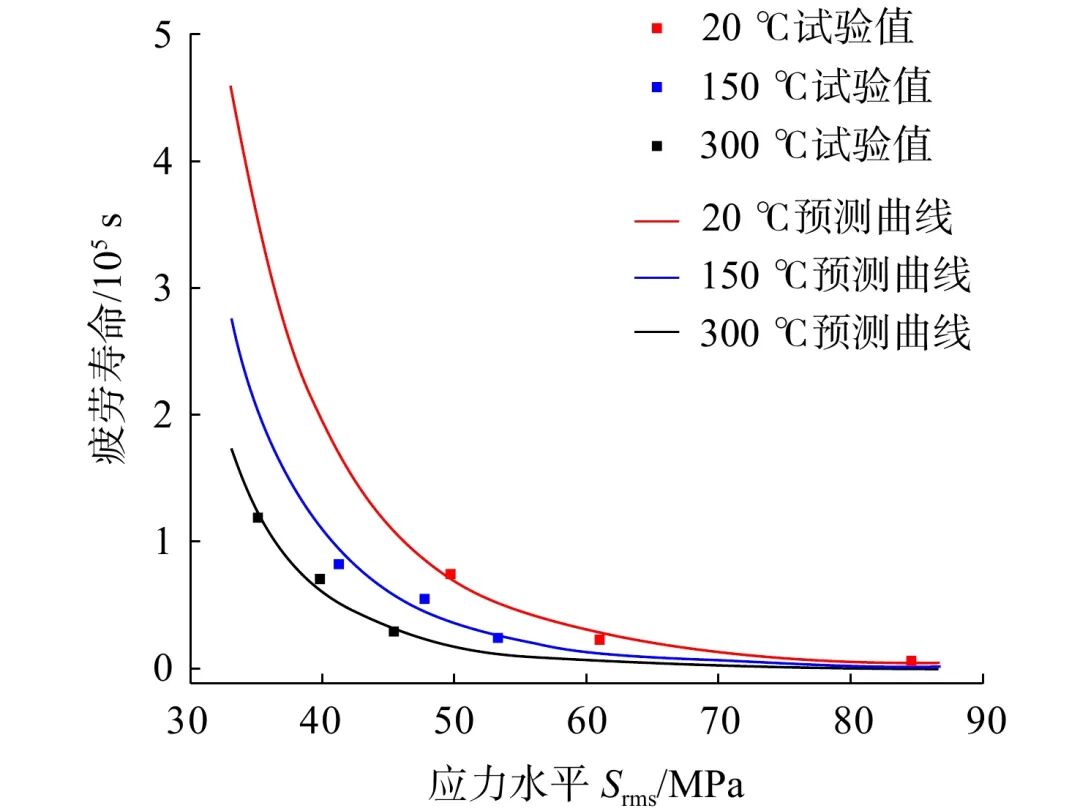

圖 不同溫度下的鈦合金材料疲勞壽命預測曲線對比

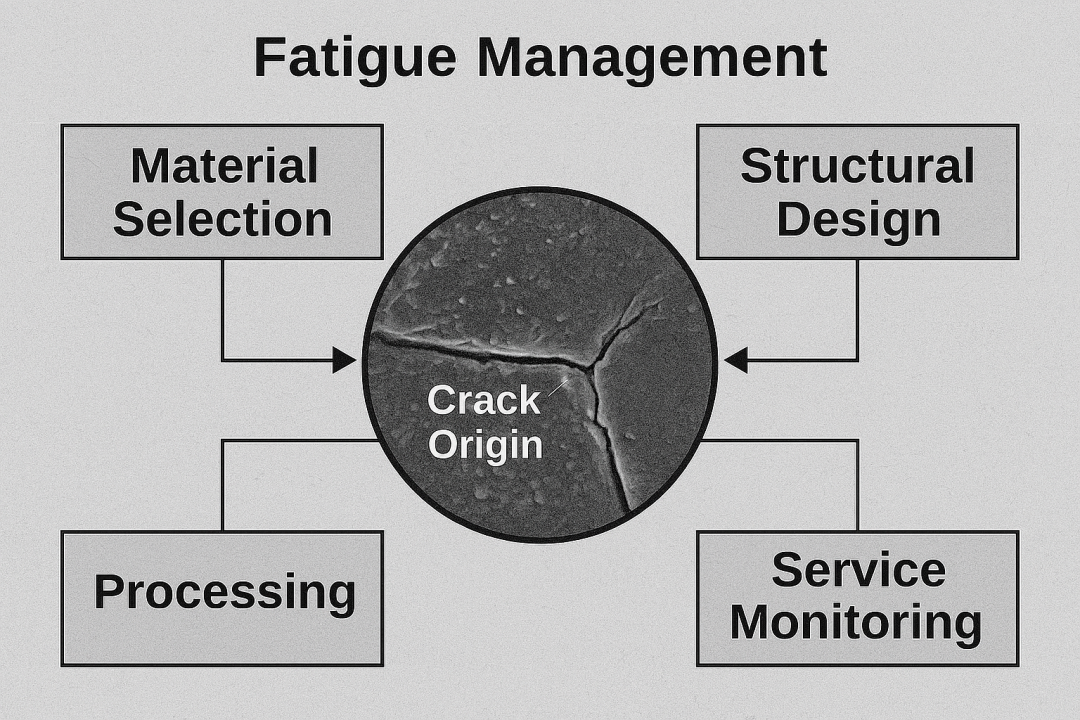

從工程應用角度看，疲勞研究的核心目標在于實現結構服役行為的可評估與可管理。材料選擇、結構設計、加工工藝以及服役監測共同構成了完整的疲勞管理體系，其中每一個環節都對最終的可靠性水平產生影響。顯微表征手段在這一體系中發揮著重要支撐作用，能夠為工程人員提供關于失效機理和材料響應的關鍵信息。掃描電子顯微鏡在疲勞失效分析中的應用，使得裂紋起源位置、組織特征與加工狀態之間的關系能夠被直觀呈現，從而為結構優化與工藝改進提供具有針對性的技術依據。這類顯微分析與力學設計相互配合，有助于提升工程判斷的準確性與可解釋性。

隨著材料體系和工程結構不斷向微型化、高集成度方向發展，疲勞問題的研究對象也逐漸從傳統的宏觀構件擴展到微尺度與微納結構。微機電系統、薄膜材料以及微納加工結構在循環載荷或熱循環條件下，同樣會經歷與宏觀材料相對應的損傷演化過程。

在這些研究場景中，能夠對微小結構進行穩定觀察與分析的表征手段顯得尤為重要。澤攸科技ZEM系列臺式掃描電子顯微鏡憑借其緊湊的系統架構和相對便捷的操作流程，在科研與教學環境中被廣泛用于微尺度結構形貌演變的觀察，為相關研究提供了高效且可靠的實驗條件。

所以金屬材料疲勞是一類具有明確物理基礎、可通過實驗與工程實踐不斷加深認識的材料行為。掃描電子顯微鏡與臺階儀等表征工具在其中承擔著重要的技術支撐角色，使研究人員和工程技術人員能夠更加清晰地觀察、記錄并分析疲勞演化過程中的關鍵細節。在合理設計實驗方案、科學解讀測量結果的前提下，這些儀器為疲勞研究提供了穩定可靠的數據基礎，也為工程安全評估與材料性能優化提供了有力支持。
