氣動系統的自動排氣閥安裝規范

在氣動系統中，排氣閥是保障設備穩定運行的關鍵部件。自動排氣閥不僅能有效排出系統中的多余氣體，還能防止因壓力過高導致的設備損壞。

在氣動系統中，排氣閥是保障設備穩定運行的關鍵部件。自動排氣閥不僅能有效排出系統中的多余氣體，還能防止因壓力過高導致的設備損壞。

 本文將詳細介紹氣動系統的自動排氣閥安裝規范，幫助您在實際操作中做到精準、安全、高效。

一、明確排氣閥和排水器的區別

“自動排氣閥"，是指排出管路中氣體（防止氣堵）的閥門；而“自動排水器"，是專門排出過濾器、儲氣罐內冷凝水（防止水分腐蝕元件）的裝置，二者屬于不同部件，但安裝邏輯有部分重疊。

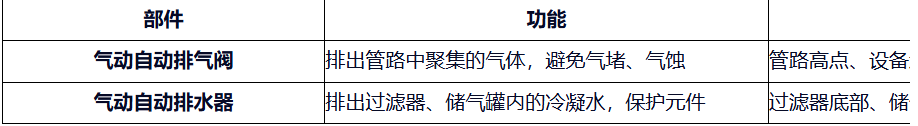

明確二者的區別：

不過實際應用中，部分集成式設備會把 “排氣 + 排水" 功能做在一起（比如帶排氣的自動排水器），這時候 “帽" 的操作就需要對應其集成功能（如果是排水器的濾杯蓋，就必須擰緊；如果是排氣防塵帽，就留縫隙）。

二、自動排氣閥為什么重要？

自動排氣閥是氣動系統中用于自動排放多余氣體的裝置，通常安裝在氣缸、氣管或氣瓶等關鍵部位。

它的作用：在系統壓力升高時自動排出氣體，防止壓力過快上升導致設備損壞。此外，還能降低系統內部壓力，提高系統的穩定性和安全性。

在工業自動化、機械制造、液壓系統等領域，自動排氣閥的應用非常廣泛。如果沒有正確安裝和維護，可能會引發設備故障、安全風險，甚至造成重大經濟損失。

三、安裝位置規范

1.系統高點強制安裝：必須裝在主管路頂端、分支管路高點，利用氣體向上聚集的特性保障排氣效率，避免氣堵；

2.避開易積氣死角：遠離彎管、變徑、閥組下游等氣體易滯留區域，選擇管路直線段連接；

3.設備近端布局：靠近空壓機、干燥器、過濾器的上游，防止氣體進入精密元件造成氣蝕或振動；

4.預留維護空間：安裝在便于操作、檢修的位置，避免被設備或墻體遮擋。

四、連接與安裝方向規范

1.垂直安裝：閥體必須與管道軸線呈 90° 垂直（依賴浮筒 / 膜片的重力工作，傾斜會導致排氣失效）；

2.串聯截止閥：排氣閥入口側必須加裝截止閥，便于檢修時單獨切斷管路，無需關停整個系統；

3.管徑與密封適配：接口管徑與管路匹配，大管徑管路通過異徑接頭過渡；螺紋 / 法蘭連接處用生料帶、氣動密封膠或耐高壓墊片密封，避免泄漏；

4.固定防振：用專用支架固定閥體，防止管路振動導致連接松動。

五、“帽" 的操作規范（分類型）

1.排氣閥防塵帽：正常工作時擰松 1-2 圈（留縫隙排氣），檢修 / 停機時擰緊（臨時密封）；

2.過濾器上蓋 / 濾杯（集成排水）：必須按扭矩擰緊，防止泄漏、濾杯彈出；

3.手動測試 / 復位旋鈕：正常工作時擰緊（密封 + 防雜質），僅測試時臨時旋松，操作后立即復緊。

六、適配與調試規范

1.參數匹配：閥體工作壓力≥系統高工作壓力（氣動系統通常選 0.7-1.0MPa），材質用黃銅 / 不銹鋼，密封件選丁腈橡膠（適配壓縮空氣）；

2.管路清潔：安裝前高壓吹掃管路，清除鐵屑、焊渣，避免堵塞排氣機構；

3.氣密性測試：系統升壓至工作壓力的 1.5 倍，保壓 5-10 分鐘，檢查無泄漏；

4.排氣測試：通氣后觀察排氣狀態，確認排氣順暢、無持續漏氣。

總結

自動排氣閥是氣動系統中不可忽視的關鍵部件，其安裝規范直接影響系統的安全性和效率。在實際應用中，我們應嚴格按照標準操作，確保安裝正確、運行穩定。

無論是新手還是經驗豐富的工程師，都應重視這一環節，為設備的長期穩定運行奠定堅實基礎。
