應用案例 | 大型焊接樣品的金相制備

時間：2025/11/20閱讀：63

前言：

隨著風電塔筒、船舶、鋼橋梁及鐵路等大型焊接結構在重大工程中的廣泛應用，其焊接質量直接決定了結構的承載能力與服役壽命。

大型焊接結構的質量控制是確保重大工程安全性與耐久性的核心環節。

金相制備與硬度分析作為關鍵的評估手段，能深入揭示焊接接頭的微觀組織狀態與力學性能分布。

PART 01

金相制備難點

傳統金相制備方法在應對超規格試樣時存在以下顯著挑戰：

尺寸限制

常規鑲嵌機無法容納超規格試樣（如160mm×120mm截面的焊接接頭）

安全風險

手動操作易導致樣品飛出引發安全問題

效率低下

初始研磨階段需頻繁更換砂紙，耗時長且勞動強度大

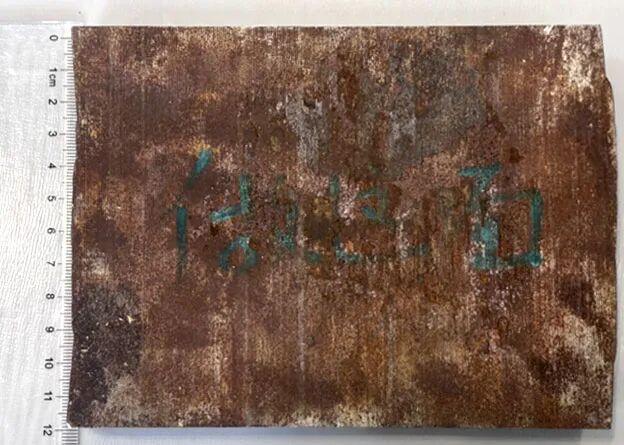

160mm(長)*120mm(寬)*13mm(厚)

樣品尺寸

PART 02

標樂創新解決方案

針對以上問題，?標樂*的制樣技術?提出了創新解決方案：

智能裝夾?

采用萬能夾具（直徑200mm）穩固夾持大型試樣，提升操作安全性。

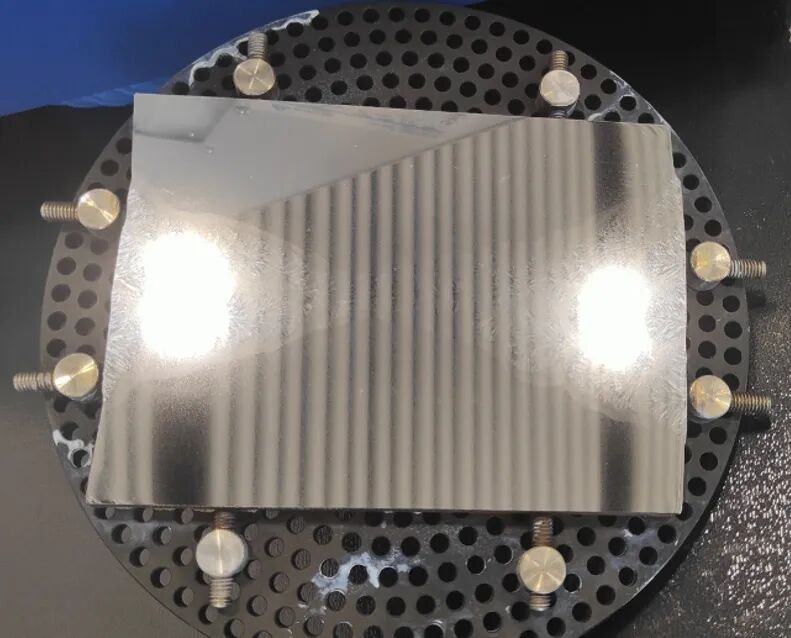

裝夾示意圖

高效磨拋

以金剛石磨盤替代砂紙縮短研磨時間，結合編織羊毛拋光布實現均勻拋光。

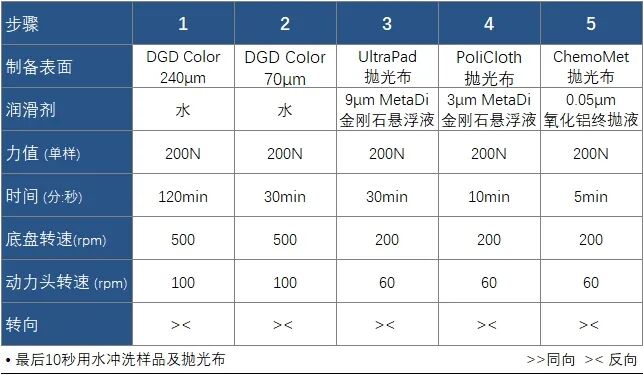

大型焊接試樣的金相制備方案

PART 03

制備結果展示

樣品實拍圖

宏觀

這是樣品拋光完成后的實拍圖：

拋光后的表面光潔，焊縫清晰可見，可以放到顯微鏡下觀察。

微觀

顯微形貌圖

下方為腐蝕后顯微鏡下獲得的焊接樣品形貌圖片：

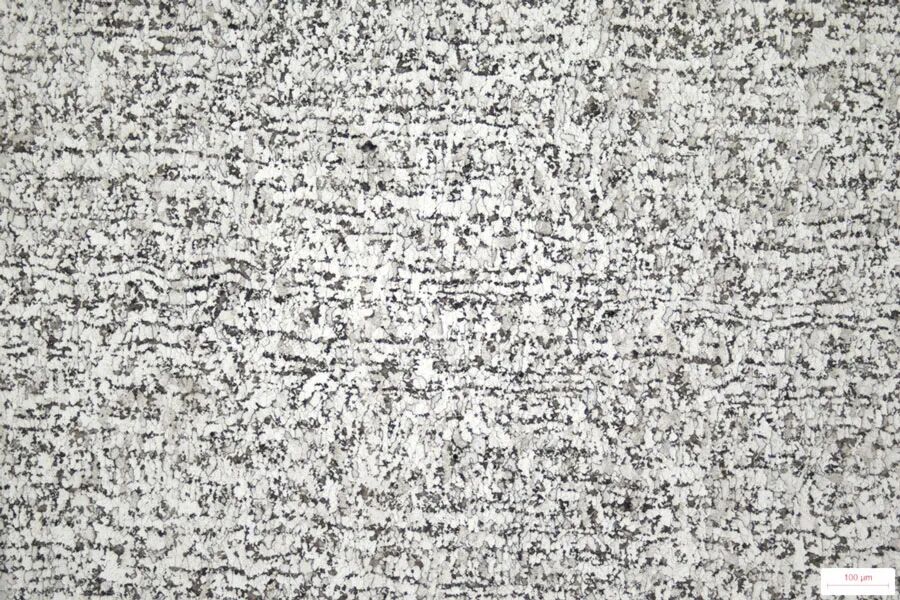

母材區

明場

100x

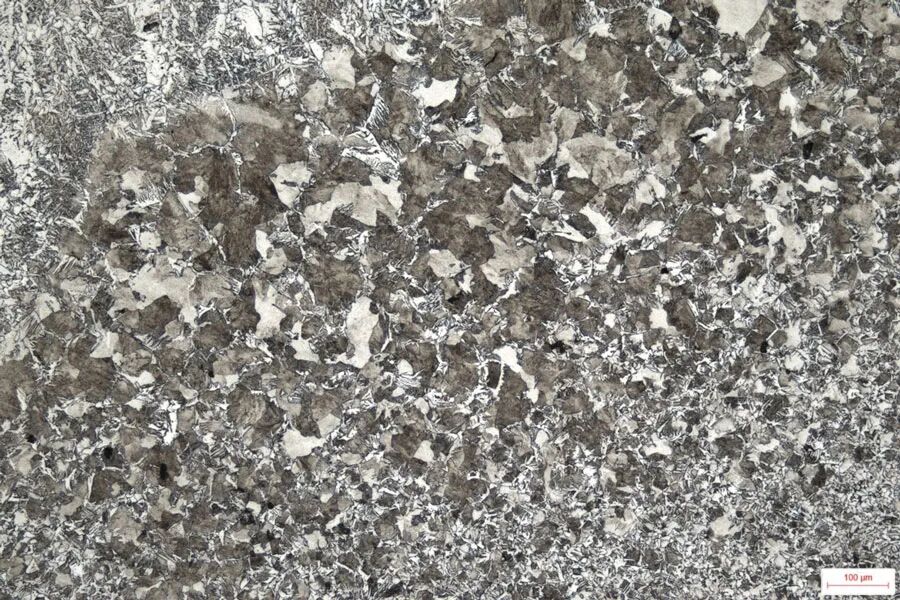

熱影響區

明場

100x

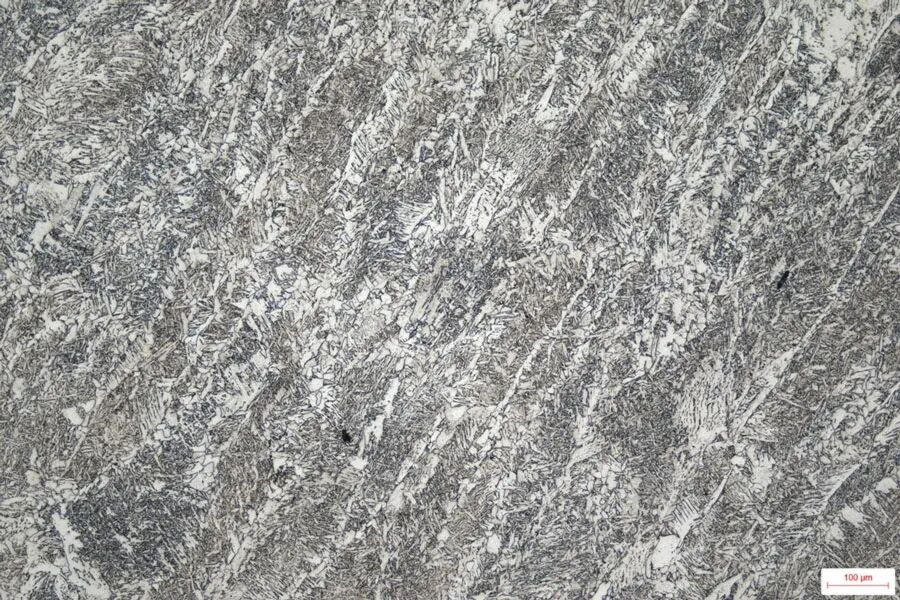

焊縫區

明場

100x

通過這一技術方案，企業可在提升焊接質量檢測精度的同時，顯著降低人力成本與作業風險，為風電、船舶、橋梁等領域的焊接工藝優化與失效分析提供可靠支持，進一步推廣自動化制樣技術與標準化流程。

END

BUEHLER

領拓儀器作為標樂（Buehler）品牌授權代理商，可提供機型選型指導、操作培訓、附件采購、售后維修等一站式服務，欲了解更多標樂制樣及硬度測試信息，請聯系我們。
