領拓科普 | 如何用顯微鏡拍攝高質量的金相照片？

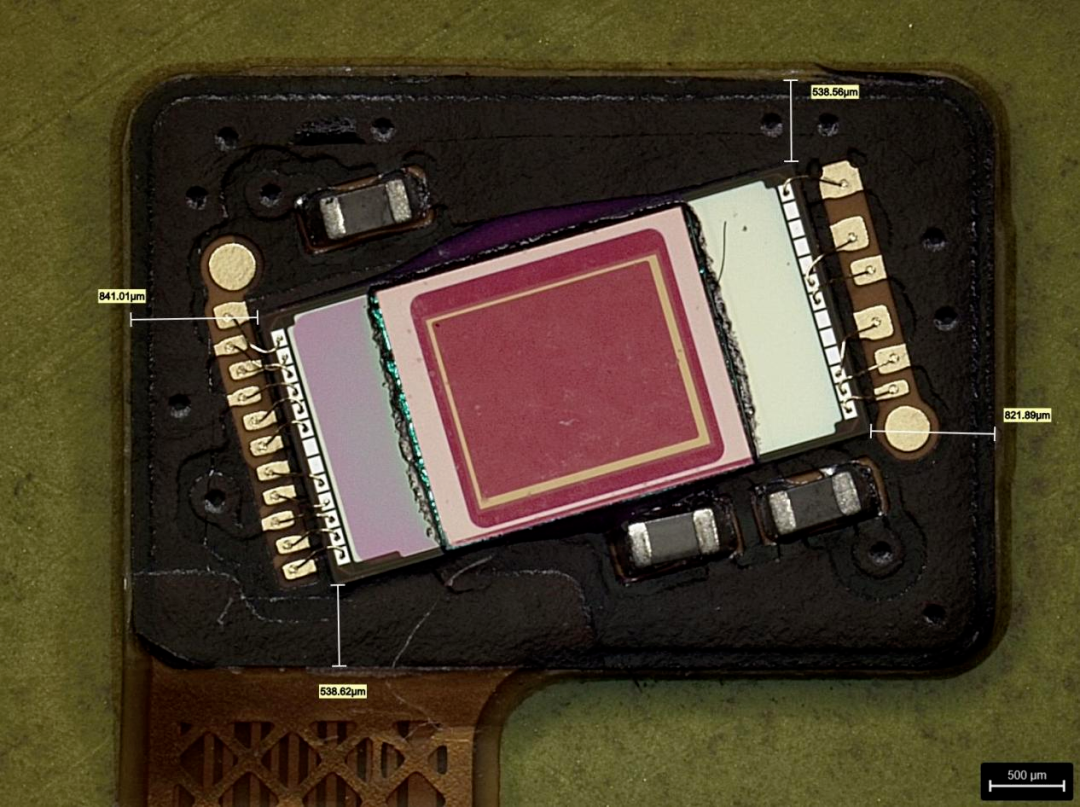

根據材料特性和觀察目的選擇顯微鏡類型。光學顯微鏡適用于一般金相組織觀察，其分辨率通常可優于0.4 μm，能滿足常見金屬材料的微觀結構分析。對于更精細的結構，如納米材料或半導體器件的微觀特征，掃描電子顯微鏡(SEM)分辨率可低至納米級別，能提供更清晰的圖像。此外，還需考慮顯微鏡的放大倍數范圍，確保其能覆蓋所需觀察的尺度。例如，對于研究晶粒尺寸較大的金屬材料，較低放大倍數(50 - 500 倍)即可；而對于分析晶界處的微觀缺陷，則可能需要 1000 倍以上的放大倍數。

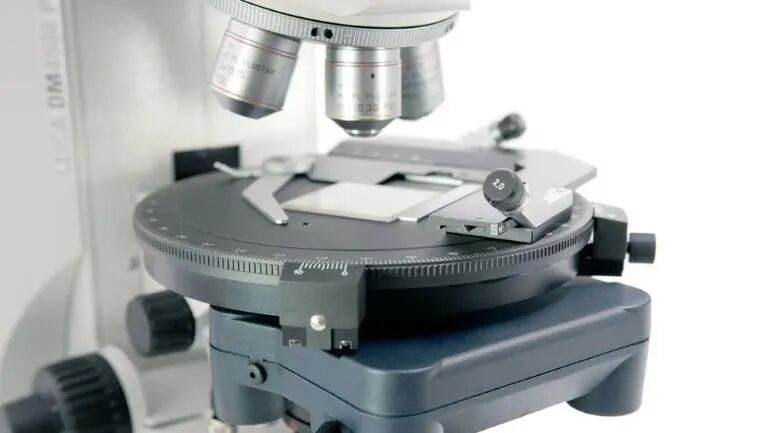

調整顯微鏡的光源強度、對比度和聚焦。合適的光源強度能確保樣品細節清晰可見，避免過亮或過暗。對于金相樣品，通常采用柯勒照明法，通過調節聚光鏡和孔徑光闌，使光線均勻照亮樣品，提高成像對比度。精確聚焦是獲取清晰圖像的關鍵，可先使用低倍物鏡粗調，再切換至高倍物鏡進行微調，使樣品的微觀結構處于最佳聚焦狀態。

使用金相切割機將材料切割成合適大小，確保切割面平整。對于微小或不規則樣品，需進行鑲嵌處理，以方便后續磨拋和觀察。選擇與樣品相匹配的鑲嵌材料，如熱固性樹脂用于普通金屬樣品，保證鑲嵌牢固且不影響樣品組織結構。

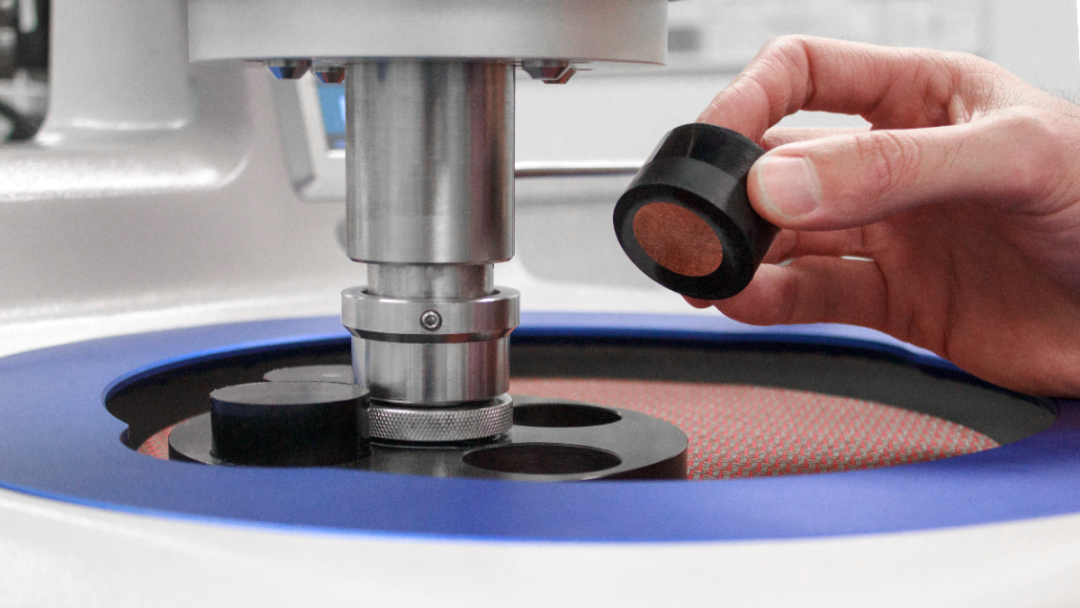

通過金相磨拋機對樣品進行粗磨、細磨和拋光，去除切割損傷層，獲得平整光滑的表面。粗磨可選用 180 - 240 目砂紙，細磨用 600 - 1200 目砂紙，拋光則使用拋光布和拋光液，使樣品表面達到鏡面效果。之后，根據材料類型選擇合適的腐蝕劑進行腐蝕，以顯示出材料的金相組織。例如，對于鋼鐵材料，常用 4% 硝酸酒精溶液腐蝕，腐蝕時間根據樣品情況而定，一般為 10 - 60 秒。
