一、 概述

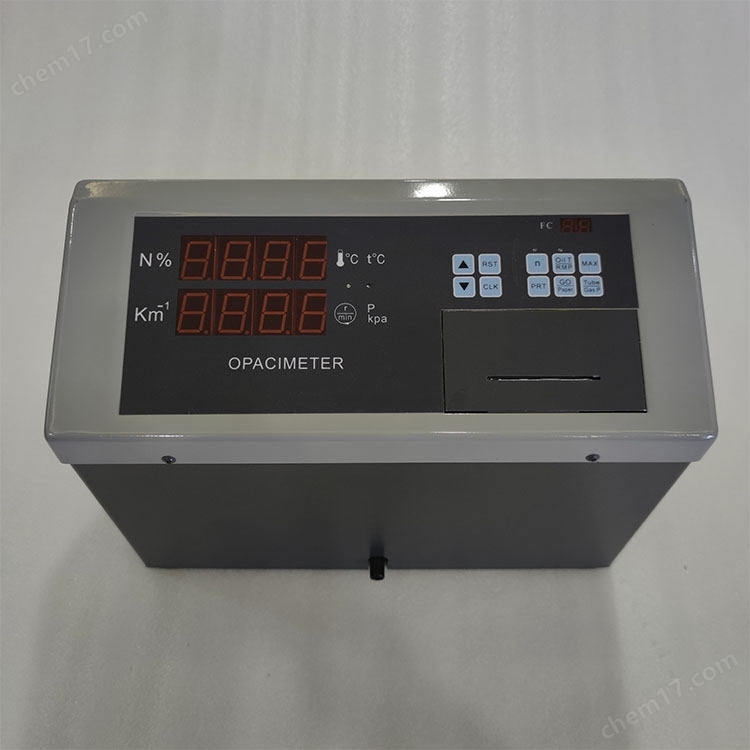

    便攜式不透光煙度計是測量柴油機排煙情況的儀器。目前煙度計有兩種型式：濾紙式和不透光式。濾紙式煙度計的濾紙試樣直觀性好，便于保存，但不能直接連續讀出數值。在加速和減速等非穩定工作下無法測定，而且只能測出排氣中黑色的碳煙，而對排出的油霧及水蒸氣形成的藍煙和白煙就無法測出。同時，每測量一個數據需經過二次轉換，數據難以精確，因此目前正逐漸被不透光式煙度計所替代。

    便攜式不透光煙度計，利用透光衰減來測定排氣中的煙度，是按照GB3847-2018《車用壓燃式發動機和壓燃式發動機汽車排氣煙度排放限值及測量方法》附錄G、H規定的要求，參照了中華人民共和國交通行業標準JT/T506-2004的有關標準而設計的儀器，對穩態和過渡現象的煙度均能測定。并且滿足GB-T3871.13-2006的測試要求。

本煙度計具有如下特點：

1．本煙度計為分流型煙度計，機(車)加速、減速和穩速時，均能連續測量煙度。

2．?dāng)?shù)字式直讀顯示，避免了人為的讀數誤差。

3．機內帶有微處理器，對數據可即時計算處理。并直接由前面板顯示出

來，也可由機內打印機打出數據，或藍牙、RS232、模擬接口。

4．機內帶有自我診斷功能。當儀器出現故障或光路被污染時，故障顯示器顯示出故障代碼。

5．機內帶有時間功能，可選擇顯示出年、月、日、時、分、秒。打

印出測量數據的同時，也打印出年、月、日、時、分，以便以后查考。

6．光源采用發光二極管，檢測器采用光敏二極管。光學特性符合GB 3847-2018要求。

7．可配氣壓測量，對光吸收系數作氣壓、溫度修正。

8．具有防止被測煙氣冷凝的恒溫裝置。

9．具有自動空氣幕防止被測煙氣對光路的污染。

10．可選配轉速測量和油溫測量。

11．可選配模擬接口輸出。

二、 技術參數

2.1 測量范圍：不透光度N：0-100%

光吸收系數K：0-16.06m-1

              轉速：0-9990rpm       油溫: 0-150℃

2.2 分辨率：N為0.1%, K為0.01m-1 ,RPM為10rpm, OIL TEMP為0.1℃

2.3 測量電路響應時間1s±0.1s

2.4 示值誤差≤±2%

2.5 測量室尺寸: 物理信道長度：244mm

               光學信道長度：215mm

               取樣室內徑：Φ20 mm

2.6 加熱時間:  大約3-5分鐘

2.7 輸出方式:  微機控制的LED顯示（4位×2），可附打印機打印出煙度（暗度）值及幾次測量的平均值，測試時間、日期等。也可附接口與計算機聯網。

2.8 溫度報警: 測量室溫度70℃左右，當溫度超過99℃或低于60℃時，則溫度報警：故障顯示09（溫度低于60℃）或08（溫度高于99℃）。

2.9取樣探頭：探頭內徑ф14.2mm。本公司可按客戶對探頭內徑等特殊要求進行定制。

2.10 電源：AC100-240V 50/60Hz   設備功率≤50VA（除加熱功率外）

2.11 測量室加熱功率≤300VA

2.12 尺寸（含儀器支架）:  400（長）×480（高）×160（深）mm

2.13 重量: 約8Kg
