一、用途

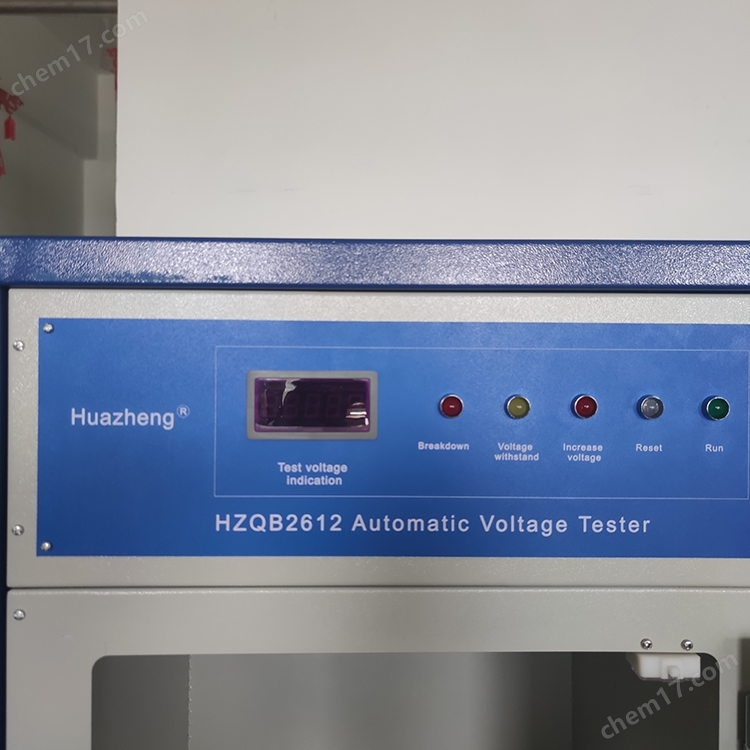

HZQB2612型15kv漆包線測試儀是根據GB/T4074.5-2008和IEC60851-5:2004標準規定而設計的一種多用途交流電壓試驗儀器。

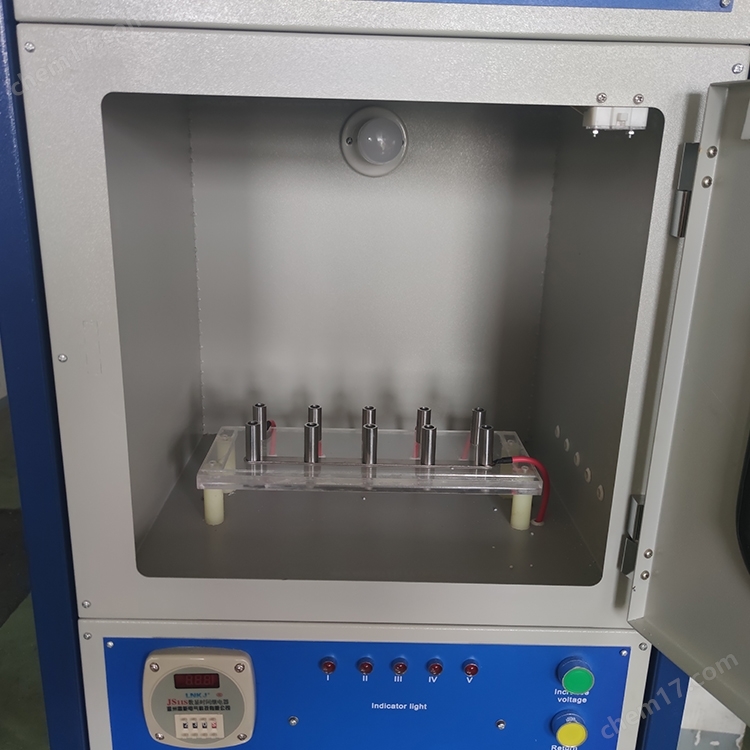

1.1  電磁線擊穿電壓試驗（電壓0~15000V）用于檢測0.02mm及以上的漆包圓線和漆包扁線在室溫條件下的擊穿電壓性能。它可進行以下試驗方法：圓棒法：直徑0.1mm及以下漆包圓線；扭絞法：直徑0.1mm以上2.5mm及以下漆包圓線，鋼珠法：繞組扁線和直徑2.5mm以以上漆包圓線。

1.2  可以用于電工產品及儀器耐壓試驗，耐壓時間0~999S。

二、15kv漆包線測試儀技術指標

2.1  試驗電壓：為標稱頻率50HZ近似正弦波形交流電壓，峰值系數√2±5%，0~15000V可選擇，試驗電壓示值誤差±3%。

2.2  當有5±0.5mA 電流通過高壓回路時，儀器發出高壓擊穿信號，并顯示擊穿電壓值，試驗電壓降不大于2%。

2.3   試驗電壓的升壓速度如表（一），升壓速度誤差為±10%。

2.4  試驗變壓器的容量＞500VA，負荷短路電流＞50mA。

2.5  耐壓試驗的電壓保持時間選擇范圍0~999S秒，誤差小于1秒。

2.6  其它：

               工作環境：（1）溫度0~40℃

                        （2）相對濕度≤85%

               外接電源：220V±5%、50HZ

該儀器必須采用交流穩壓電源供電。（穩壓電源功率2KVA）和可靠接地，否則將影響儀器的測試精度和使用壽命。

2.7  主機消耗功率：＜1000W

2.8  外形尺寸：545×650×1700mm

2.9  重量：約100kg
