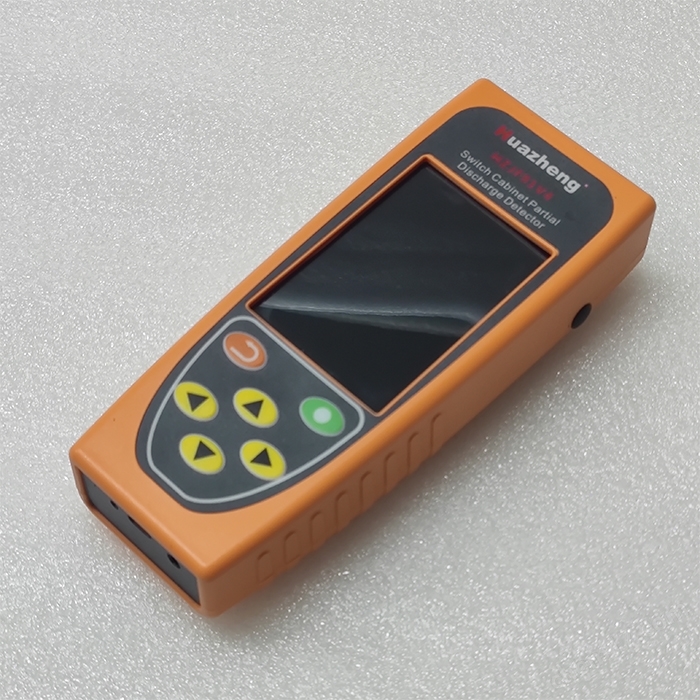

開關柜局部放電檢測儀

開關柜局部放電檢測儀主要功能特點

1） 現場可快速檢測高壓電氣設備特別對開關柜局部放電狀況，使用方便，體積小， 重量輕，便于攜帶。

2）局放檢測傳感器設計電路借助射頻信號處理、高頻信號處理和微弱信號處理技術，并采用高精度AD轉換和高速數字信號處理芯片進行數字信號處理，具有良好的抗干擾性能和測量精度。

3） 集超聲波、暫態地電波、接觸式超聲波、高頻多種方式聯合檢測局放信號。

4） 內置式非接觸式空聲傳感器TEV傳感器。

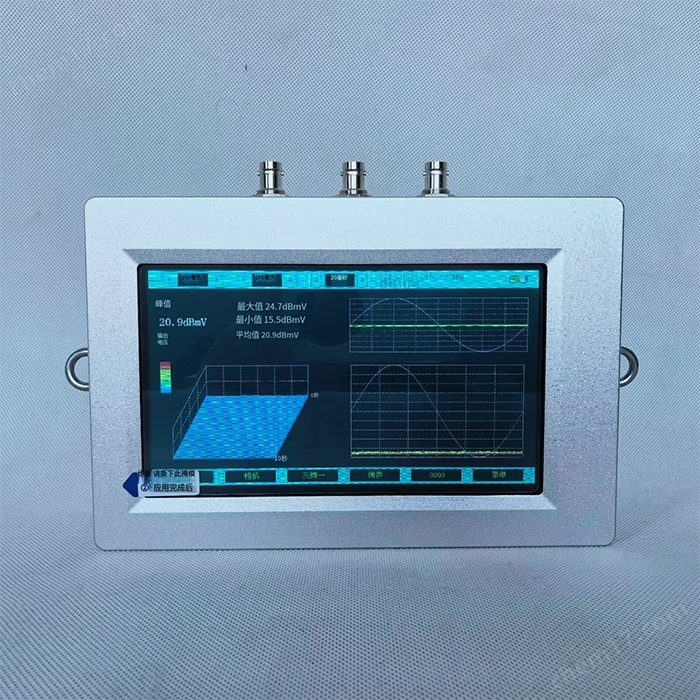

5） 擁有波形圖、相位圖、柱狀圖、四要素圖等多種視窗來分析局放測試數據。

6） 支持數據存儲和查看功能, 可通過SD卡或USB直接導出數據。

7） 支持注意、報警多級閥值設定，通過不同幅值顏色對出現的問題提供直觀提示。

8） 使用大容量鋰電池供電，一次充電可連續工作10小時以上。

開關柜局部放電檢測儀技術指標

1. 超聲波傳感器

中心頻率：40KHz±1KHz

測量量程：-7～68dBuV

分辨率：1dB

精度：±1dB

2. 暫態地電壓傳感器

測量量程：0～60dBmV

頻率范圍：3MHz～100MHz

分辨率：1dB

誤差：±1dB

3. 整機參數

工作環境：  溫度：-10℃～50℃；濕度：0～90 %；

顯示屏：    高清彩色觸摸3.5寸TFT液晶顯示屏；

主機體積：  178x74x36mm;  主機重量 : 0.45Kg；

電池續航：  約8小時。
