目錄:堃特儀器（上海）有限公司>>硬度計>>顯微硬度計>> MHVS-1000-XYZ全自動顯微硬度計
| 測定材料 | 金屬硬度計 | 價格區間 | 面議 |
|---|---|---|---|
| 儀器類型 | 臺式 | 應用領域 | 電子/電池,道路/軌道/船舶,航空航天,汽車及零部件,電氣 |

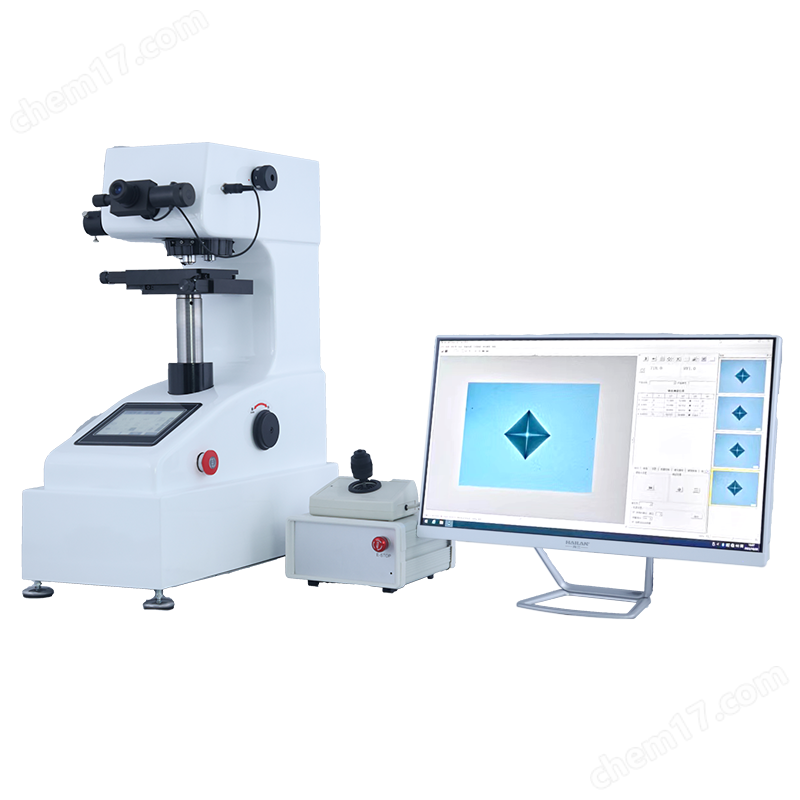

全自動顯微硬度計
MHVS-1000-XYZ
產品介紹
全自動顯微硬度計 MHVS-1000-XYZ由以下組件構成：觸摸屏帶自動旋轉塔臺的數顯型顯微硬度計及帶電腦自動控制、測量及數據圖像處理系統
適用范圍
材料全覆蓋：從各種金屬（銅、鋁、鋼、鑄鐵）到非金屬（玻璃、陶瓷、寶石），均可精準測量。
零件無限制：無論是大型機加工件、鍛件，還是微小的薄形零件，都能輕松應對。
專業領域深度應用：
熱處理質量監控：精準測定滲碳、淬火等硬化層的有效深度。
表面工程評估：分析各種涂鍍層、表面覆層的性能。
主要功能
1.Z軸自動對焦，X、Y軸自動移動，可實現多點連續測試及測量直接顯示測量結果。
2.回轉塔臺上同時裝有10、40兩個不同倍率物鏡,可以依需要用低倍率進行大范圍的試樣進行精確硬度測量；
3.系統可以整體使用,也可以單獨使用,靈活性高；
4.通過內置步進馬達控制的自動位移臺,透過鼠標點擊控制,擁有多樣性的控制模式,定位精度高,重復精度好,移動速度快,工作效率高；
5.軟件可控制硬度計硬件的操作,雙向可相互溝通；
6.自動位移臺的雙向移動，備有安全裝置,可以有效避免誤操作時對機器的損傷；
7.圖像采集裝置反映速度快,自動測量精度高,重復性好,有效提高硬度測量的效率及精確性；
技術參數
產品型號 | MHVS-1000-XYZ |
壓頭轉塔切換 | 自動 |
試驗力 | 0.098、0.245、0.49、0.98、1.96、2.94、4.9、9.8N |
10、25、50、100、200、300、500、1000gf | |
最小測試單位 | 0.01µm |
轉換標尺 | HRA、HRB、HRC、HRD、HRF、HV、HK、HBW、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T |
硬度測試范圍 | 5~3000HV |
試驗力施加方法 | 自動（加荷、保荷、卸荷） |
調焦 | 自動調焦 |
數顯測微目鏡 | 10X |
物鏡 | 10X |
40X | |
總放大倍率 | 100X |
400X | |
測量長度 | 100X：900um |
400X:230um | |
執行標準 | ISO6507、ASTM E384、GB/T 4340 |
試驗力保荷時間 | 1~60s |
試件高度 | 80mm（自動載物臺） |
壓頭中心到外壁距離 | 95mm |
通訊接口 | RS 232 |
電源 | AC220V+5%，50-60Hz |
外形尺寸 | 405*290*480mm |
主機重量 | 約40Kg |
全自動控制、測量及數據圖像處理系統 | |
攝像頭 | 300萬 |
電腦 | 聯想臺式電腦 |
驅動控制 | X-Y-Z三軸連動 |
X-Y自動載物臺 | X-Y電機：步進電機 |
X-Y控制：通過軟件控制 | |
X-Y臺面尺寸：110*110mm | |
X-Y移動距離：50*50mm | |
X-Y最小移動距離：1um | |
X-Y移動速度：1-10min/sec 可調 | |
物臺移動方式設定：可通過鼠標點擊界面中任意點自動選點，可進行直線開始位置的設定和隨機移動位置設定，通過鼠標點選對自動X-Y位移臺載物臺進行8個方向任意移動的控制，可調整速度、可自動復位、可隨意進行坐標清零 | |
自動測量、控制系統 | 自動完成連續打壓、保載、讀數、數據記錄，通過選擇一種測量方式所有測量將自動快速完成； 根據不同需求選擇直線、之字形線、圓、弧線、隨機點、矩陣、自學習模式等；通過數據處理軟件提高在非光潔面上非清晰壓痕的可讀性； 在試樣連續測量后形成的硬化層深度值可以以表格形式顯示； 可方便輸出各種數據測量數據、硬度值表、硬化層深度、平均值、最小值。 |
硬度計控制：可對硬度計進行自動控制：自動轉塔臺(物鏡、壓頭、物鏡自動切換)、自動加載、自動測量控制 可以對顯微硬度計的光源亮度進行設置 選擇進行控制物鏡的轉換并反映在軟件接口進行計算參數改變 選擇或起動控制硬度計壓頭自動轉入負載位置、加載、保持、卸載并自動轉回測量物鏡位置 硬度計所設定的載荷可自動反映在軟件界面上 | |
測量方式：自動模式:自動加載+自動測量+自動顯示測量結果 可選手動模式測量 | |
圖像采集/識別方法：采用高質量、高分辨率攝像機，大尺寸原始圖像采集；多種圖像壓縮方法方便使用（采用的圖像及測量結果供存儲格式，圖像存儲格式BMP、JPG等通用文件格式）。 自動維氏壓痕測量系統采用像素識別技術，通過專用維氏硬度壓痕分析軟件對壓痕圖像進行分析，分析軟件采用數字圖像處理技術邊緣分割算法對試驗壓痕邊緣提取，進而運用小波多分辨率理論分析試驗壓痕的取樣信號，用最小二乘法擬合壓痕邊緣直線，從而提取顯微硬度壓痕邊緣的方法，實現對顯微組織維氏硬度試驗壓痕區域快速而準確地提取并自動計算維氏硬度值，提高在非光潔面上非清晰壓痕的可讀性。 | |
數據輸出格式/編輯功能：可按用戶要求定制檢驗報告； 通過數據處理軟件，在試樣連續測量后形成的硬化層深度值可以以表格形式顯示； 可方便輸出各種測量數據、硬度值表、硬化層深度、平均值、最小值、顯示并輸出彩色圖像且帶有硬度值； 硬度值、硬度表、硬化層深度圖及圖片插入等數據可靈活在“WORD"（可選“EXCEL"）中編輯打印出包含數理統計及硬化層深度曲線的測試報告并保存(WORD格式)（可選“EXCEL"），還可打印觀察到的樣品形貌圖并保存，直接反映出壓痕及背景的顯微組織，同時在不同倍率物鏡下作金相分析觀察； | |
標準配置
名稱 | 數量 | 名稱 | 數量 |
主機 | 1臺 | 壓頭（機器上） | 1支 |
10X數顯測微目鏡 | 1個 | 40倍物鏡（機器上） | 1個 |
10倍物鏡（機器上） | 1個 | 砝碼軸 | 1根 |
砝碼 | 6只 | X-Y十字試臺 | 1只 |
薄片夾持臺 | 1只 | 平口夾持臺 | 1只 |
顯微硬度塊HV1 | 1塊 | 顯微硬度塊HV0.2 | 1塊 |
水平調節螺釘 | 4個 | 水平儀 | 1個 |
螺絲批 | 2把 | 電源線 | 1根 |
備用保險絲（2A） | 2只 | 使用說明書 | 1份 |
產品出場合格證 | 1份 | 品牌電腦 | 1套 |
半自動控制系統 | 1套 | 驅動控制箱 | 1個 |
X-Y自動載物臺 | 1個 | 高清工業數碼相機 | 1個 |
光學C型接口 | 1個 | 相機線 | 1根 |
安裝盤（U盤） | 1只 | 加密 | 1只 |
