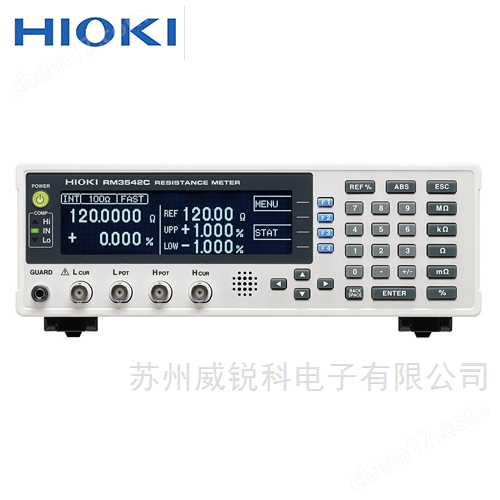

日置低電阻測試儀

日置低電阻測試儀RM3542C精度可達0.015%，最小分辨率可測量0.1μΩ的電阻。在變頻器馬達的線圈檢查等需要高分辨率的電阻測量等領域游刃有余。在電子零部件方面，多用于導電薄膜/導電橡膠等高電阻材料。

一、日置低電阻測試儀產品特點：

升級自動化與品質，實現下一代生產檢測

● ΔR（工序?qū)Ρ龋┫轗M3542C-3

● BIN（分選•分級）限RM3542C-3

● 跳線電阻測量支持功能

● 節拍×再現性

● 低應力測量

● 抗干擾性

二、產品優勢：

升級自動化與品質，實現下一代生產檢測

RM3542C是專為片式電阻器/片式鐵氧體磁珠的量產檢測自動化設備的直流電阻計。通過 ΔR對比工序前后的變化率、BIN功能（最多7個等級）即時判定產品合格與否及等級、跳線電阻測量支持功能加速低電阻分選，實現更嚴格的檢測，提高檢測效率。此外，通過低應力測量與實時監控接觸狀態保障檢測可靠性，以及優化量程結構與浮式設計，實現量產檢測環境下的穩定測量。

三項新功能，推動檢測升級 跳線電阻測量時間最、快可縮短76%：跳線電阻測量支持功能

針對跳線電阻（零歐姆電阻）等100 mΩ以下元件的檢測，可跳過耗時的高精度量程。在典型測試條件下，測量時間縮短約76%。

示例：檢查100mΩ跳線電阻（零歐姆電阻）

比較器設置：上限值100 mΩ、下限值50 mΩ

測量?jī)x設置：測量速度FAST、延遲（從施加時間開始到測量的時間）：0 ms

提高分選•分級工藝的效率：BIN功能（限RM3542C-3）

根據多項判定基準，將測量結果劃分為0～6等級。實現合格與否判定的同時，簡化了量產檢測必需的分級流程。

提高檢測可靠性及貼裝工藝檢測判定與傳送處理的速度：ΔR功能（限RM3542C-3）

由兩臺測量?jī)x的測量結果，自動計算并比較電阻值變化率（ΔR），再根據閾值判定產品合格與否。

無需借助外部運算，即可在產線內完成工序間對比。

Proven Foundation:可靠性經量產現場考驗

靈活的累積時間設置與量程優化，兼顧生產效率與高精度穩定測量。

各量程可獨立設置累積時間，支持從FAST 0.9 ms（最、快速度）到SLOW高精度測量。采用3Ω/300Ω等中間量程，改善S/N并降低測量偏差。

此外，采用浮式設計，即使在生產線這類強干擾環境中，也能實現穩定測量。

采用低應力測量，防止元件特性發生變化及受損，實現高可靠性測量。

可將作為測量應力主要誘因的施加電壓限制在5V以下。在H/L端子側交替施加接觸改善電流，修整電極表面的同時，抑制沖擊電流峰值。

兼顧0201及特性易發生變化的鐵氧體磁珠的檢測需求。

【操作條件】LOW POWER:ON或施加電壓限制功能：ON狀態下，接觸改善功能設為脈沖。

接觸改善+接觸狀態監控，大幅降低誤判風險，確保高檢測可靠性

通過測量前的接觸改善（17/25/35/50 mA）穩定接觸狀態。檢測過程中，由接觸監控功能實時監控狀態，降低因接觸不良導致的誤判及產線停機風險。

為更穩定的系統運行與嚴苛檢測保駕護航

通過預設功能可一鍵調用測量條件，減少換產失誤，保障產線穩定啟動。搭載工位錯位預防功能，可避免兩臺校正設備在校正或維護后的設備連接錯誤。此外，設備支持90天精度保障*，能維持更高測量精度，滿足超窄公差元件的檢測需求。換產再現性、產線穩定性、嚴苛判定力三者兼得。

*限RM3542C-3

日置授權代理商：蘇州威銳科電子有限公司

我們的優勢：日置、和普、是德、泰克、固緯、海思、安柏、同惠、艾德克斯、普源等

規格參數：

基本參數 精度保證時間1年（僅RM3542C-3有90天精度）
