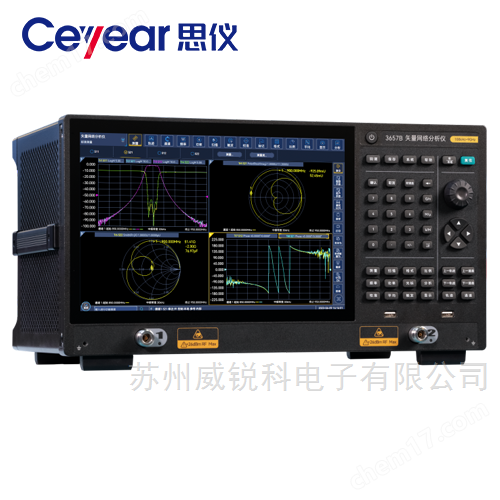

思儀矢量網絡分析儀

思儀矢量網絡分析儀3657系列矢量網絡分析儀適用于無線通信、有線電視、教育及汽車電子等領域，可用于對濾波器、放大器、天線、電纜、有線電視分接頭等射頻元件的性能測量。該產品采用Windows操作系統；具有誤差校準功能、時域功能、夾具仿真器功能、自動夾具移除功能、高級時域分析功能；具有對數幅度、線性幅度、阻抗、駐波、相位、群延時、Smith圓圖、極坐標等多種顯示格式；能夠多通道多窗口顯示；具有USB接口、LAN網口、HDMI接口、DP接口。可快速、精確地測量被測件S參數的幅度、相位和群延遲特性，具備高效、強大的誤差修正能力。

思儀矢量網絡分析儀3657系列產品特點：

★具有高達140dB動態范圍，可對高抑制比器件進行精確測量；

★4us/point測試速度，極大提高產線測試效率；

★穩定性更高，滿足高精度測試需求；

★功能更豐富，除標配時域分析功能，更有自動夾具移除功能和高級時域分析功能可選；

★體積更小，重量更輕，相同的空間條件下，可以布置更多的測試儀器；

★具有上架式（2U）和臺式（5U）兩種機型；

★具有四端口選件，單次連接即可實現四端口網絡全部16個S參數測量，并可進行平衡參數測量；

★強大的數據分析能力，如紋波測試、帶寬測試、極限測試等功能，方便用戶進行合格判定，提高測試效率；

★具備LAN接口，可進行遠程控制及系統互聯并帶有六個USB接口。

★SCPI指令同步記錄，腳本一鍵生成；

★12.1英寸多參數同屏顯示，多點觸控操作。

產品優勢：

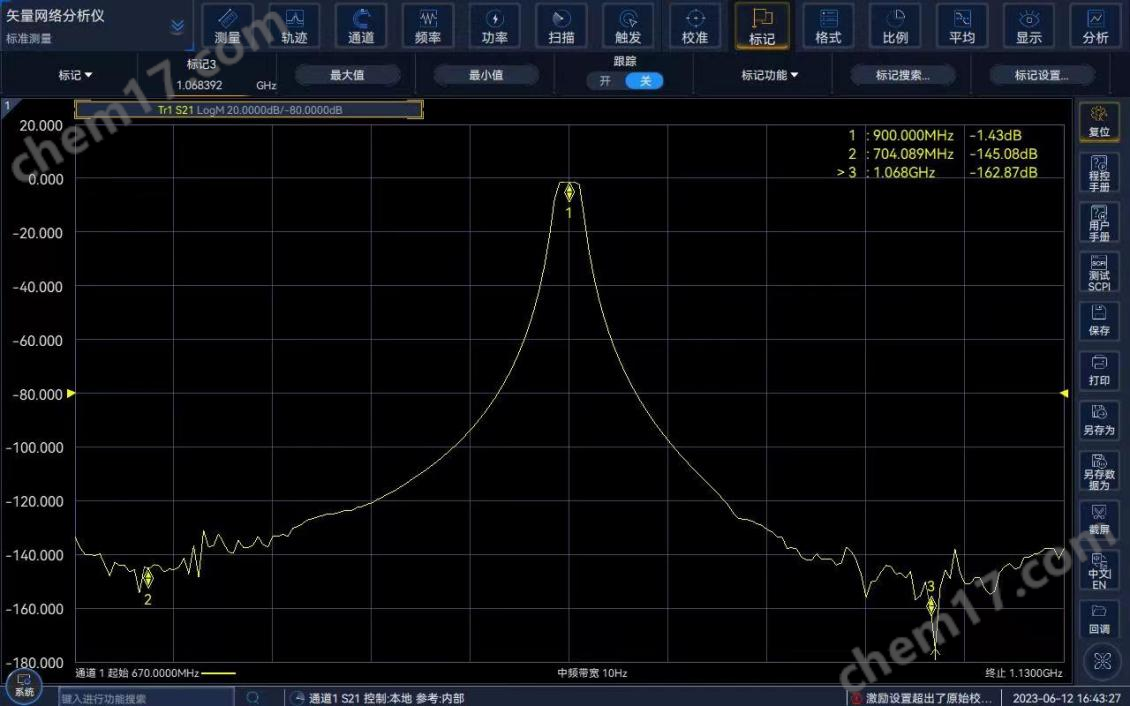

大動態范圍

具有高達140dB（IFBW=10Hz）的動態范圍，可對高抑制比器件進行精確測量。

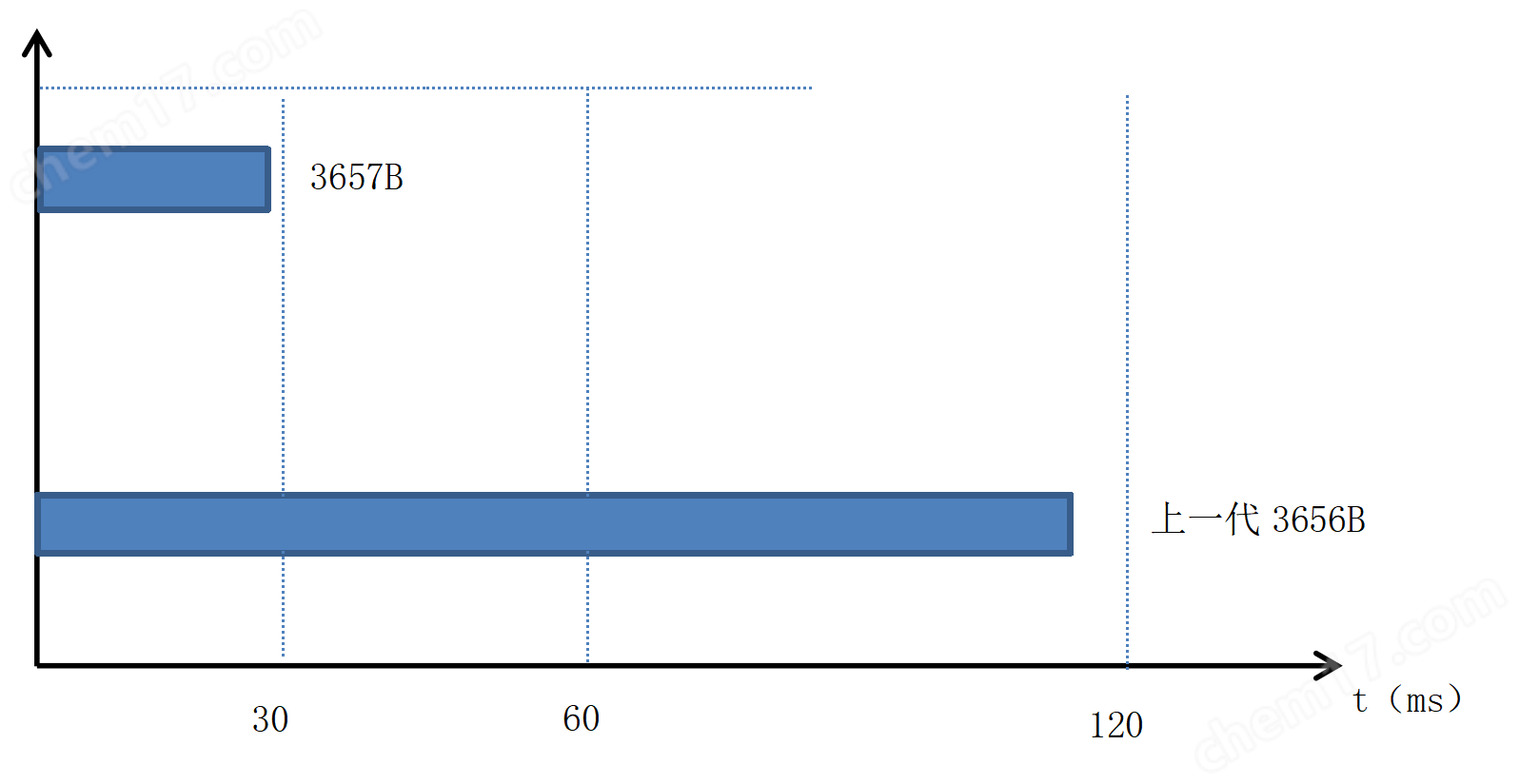

超快掃描速度

4us/point測試速度，較上一代產品顯著提升，在高速線纜測試、芯片產線測試、濾波器調測等領域，提高測量反應速度，提升測試效率。

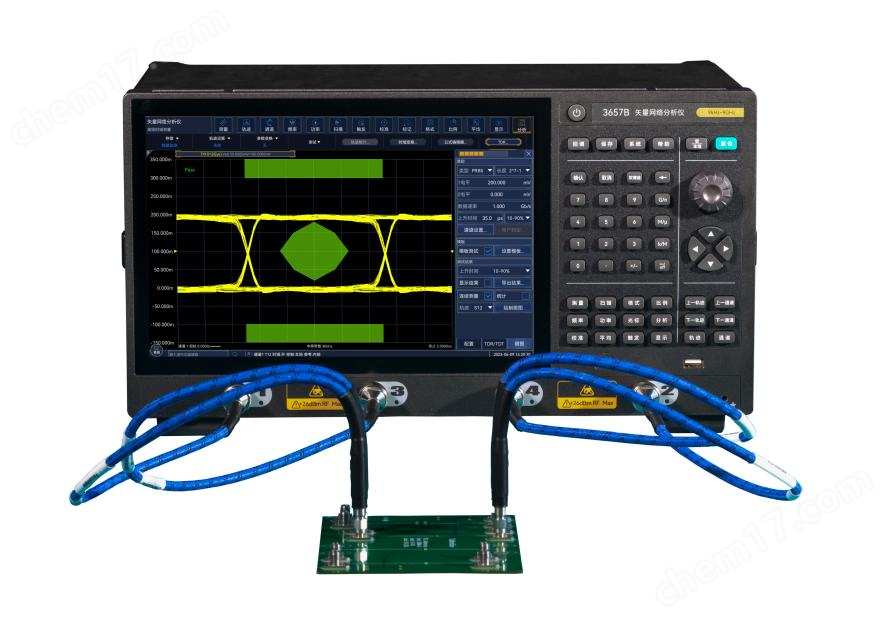

信號完整性快速分析

具備基于網絡參數的虛擬眼圖生成及分析功能。根據不同的高速數字通信標準，可以使用預先定義好的眼圖模板進行高效Pass/Fail測試。可以在仿真眼圖施加抖動、噪聲等干擾，通過預加重和均衡等校正算法的加入。模擬真實環境下高速鏈路不同位置的仿真眼圖。

具有上架式（2U）和臺式（5U）兩種機型

上架式機型適用于自動測試、系統集成、無人工廠等應用場景。

臺式機型更適合于傳統使用習慣。

具有四端口選件

單次連接即可實現四端口網絡全部16個S參數測量，并可進行平衡參數測量。

強大的數據分析能力

具有極限測試、紋波測試、帶寬測試、濾波器自動統計等多種分析功能，方便用戶進行合格判定，提高測試效率。

思儀授權代理商：蘇州威銳科電子有限公司

我們的優勢：思儀、是德、泰克、日置、海思、固緯、普源、安柏、艾德克斯、鼎陽、同惠、艾諾等

訂購信息：

3657A            矢量網絡分析儀 （100kHz ～4.5GHz ）（5U 機型，帶屏幕）

3657B            矢量網絡分析儀 （100kHz ～9GHz ）（5U 機型，帶屏幕）

3657C            矢量網絡分析儀 （300kHz ～14GHz ）（5U 機型，帶屏幕）

3657D            矢量網絡分析儀 （300kHz ～20GHz ）（5U 機型，帶屏幕）

3657E            矢量網絡分析儀 （300kHz ～26.5GHz ）（5U 機型，帶屏幕）

3657AM            矢量網絡分析儀 （100kHz～4.5GHz ）（2U 機型，無屏幕）

3657BM            矢量網絡分析儀 （100kHz ～9GHz）（2U 機型，無屏幕）

3657CM            矢量網絡分析儀 （300kHz ～14GHz ）（2U 機型，無屏幕）

3657DM            矢量網絡分析儀 （300kHz ～20GHz ）（2U 機型，無屏幕）

3657EM            矢量網絡分析儀 （300kHz ～26.5GHz ）（2U 機型，無屏幕）

3657CU            矢量網絡分析儀 （300kHz ～14GHz ）（USB 機型， 無 CPU、無屏幕 ，無四端口選件 ）

3657DU            矢量網絡分析儀 （300kHz ～20GHz ）（USB 機型， 無 CPU、無屏幕 ，無四端口選件 ）

3657EU            矢量網絡分析儀 （300kHz ～26.5GHz ）（USB 機型， 無 CPU、無屏幕 ，無四端口選件 ）
